從現今我們離不開的手機到將宇航員送入太空的火箭，緊固件在我們周圍隨處可見。作為工程師和設計師，涉及到工作的產品也不例外。

在 SOLIDWORKS 中進行設計時，在設計中包含和跟蹤緊固件的最簡單（也是最全面）的方法是使用實際的 CAD 模型。這樣做可以讓我們更好地了解設計的整體形式、功能。它還可以幫助我們管理零件數據并自動執行設計文檔的各個方面，例如在 SOLIDWORKS 工程圖或物料清單 （BOM 中）。

在 SOLIDWORKS 中，有一種稱為 SOLIDWORKS Toolbox 的內置工具，使用用toolbox可以將緊固件包含在我們的設計中。

這篇文章中，碩迪將和您探討 SOLIDWORKS Toolbox 是什么，它如何為我們的工作流程帶來效率，并探討如何在設計中使用它。

什么是 SOLIDWORKS Toolbox？

SOLIDWORKS Toolbox 是SOLIDWORKS 3D CAD Professional 和 Premium附帶的插件，用于管理設計中的標準化零部件，例如緊固件。

可能許多用戶認為 SOLIDWORKS Toolbox工具箱是一個類似于設計庫的簡單組件存儲庫。如果是這個想法，可能您會錯過標準件可以為我們的工作流程帶來的效率提升。

——緊固件有許多不同的類型、尺寸和形狀。雖然可以手動建模，但使用 SOLIDWORKS Toolbox 插件直接用于裝配體中會更高效。

Toolbox如何幫助您進行設計？

——如果 SOLIDWORKS Toolbox 不僅僅是一個零件庫，那么它到底有什么用途？

用一句話來概括，Toolbox主要目的是通過自動化我們使用標準化組件的方式來改進我們的工作流程。

啟用標準件庫后，我們從該數據庫中提取組件并將其放入組件中，并自動生成模型幾何形狀。

SOLIDWORKS Toolbox消除了在互聯網上搜索所需的第三方緊固件模型的耗時任務——不得不承認，每個人在某時刻都有這樣的動作。而用Toolbox我們只需單擊幾下即可從工具箱中獲取它，并且無需離開 SOLIDWORKS 窗口。

在Toolbox中自定義您的數據

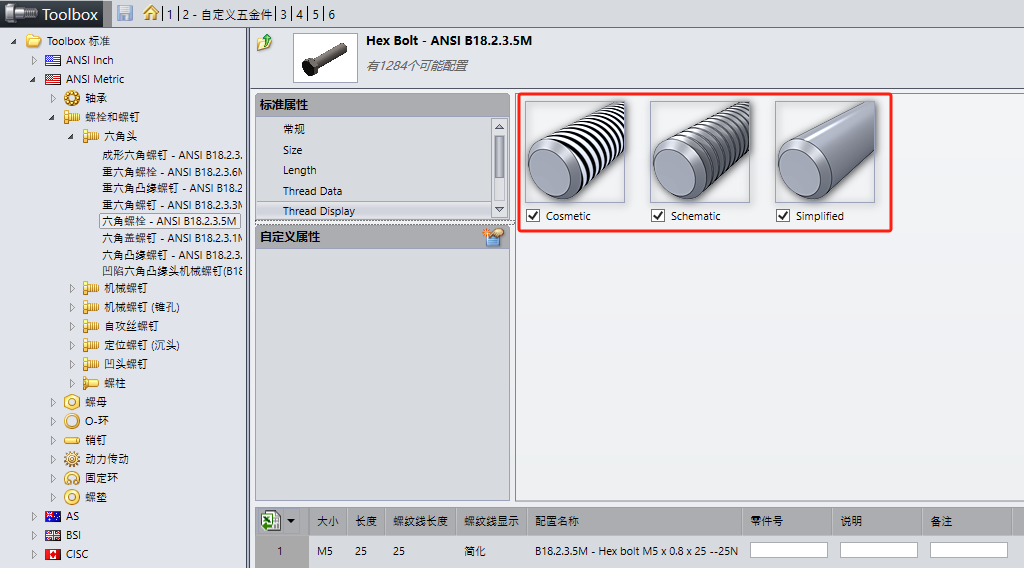

除模型的幾何形狀外，Toolbox 數據庫還包含每個零件的工程數據，包括相關工程標準、BOM 信息、螺紋數據和尺寸。

我們可以指定自定義數據，例如供應商名稱、訂購信息、供應商零件號和材料。每當我們將 Toolbox 模型插入 SOLIDWORKS 裝配體時，所有數據都會一起帶入，這樣就簡化了標注、工程圖和 BOM 的創建。

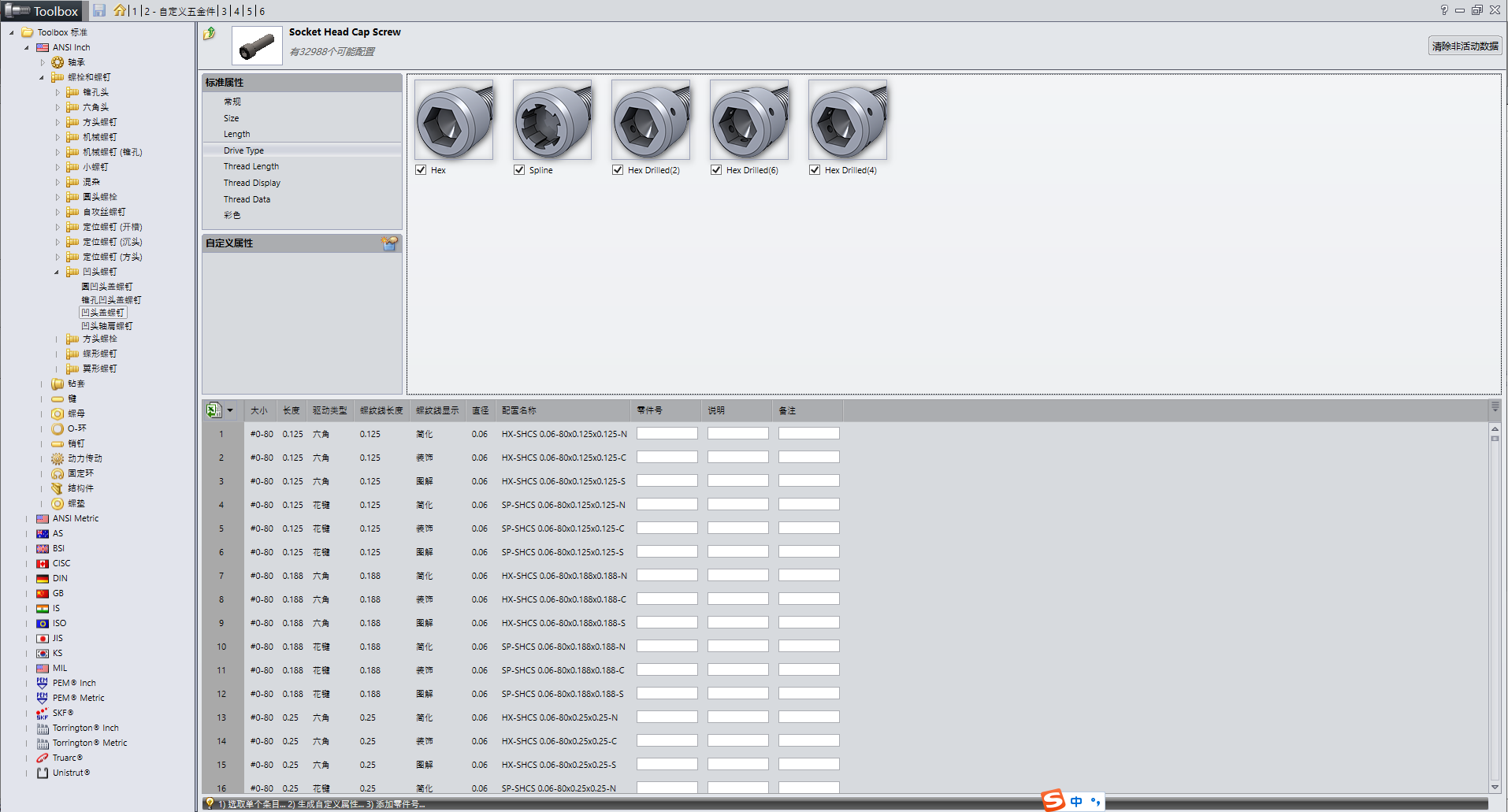

SOLIDWORKS Toolbox 也是完全可配置的?？梢栽诠ぞ呦渲泄芾砜捎玫木o固件類型、自定義組件添加、工具箱訪問和權限、組件零件號和自定義描述。

注意：這篇文章是以緊固件為例，但Toolsbox包含許多不同類型的標準組件。

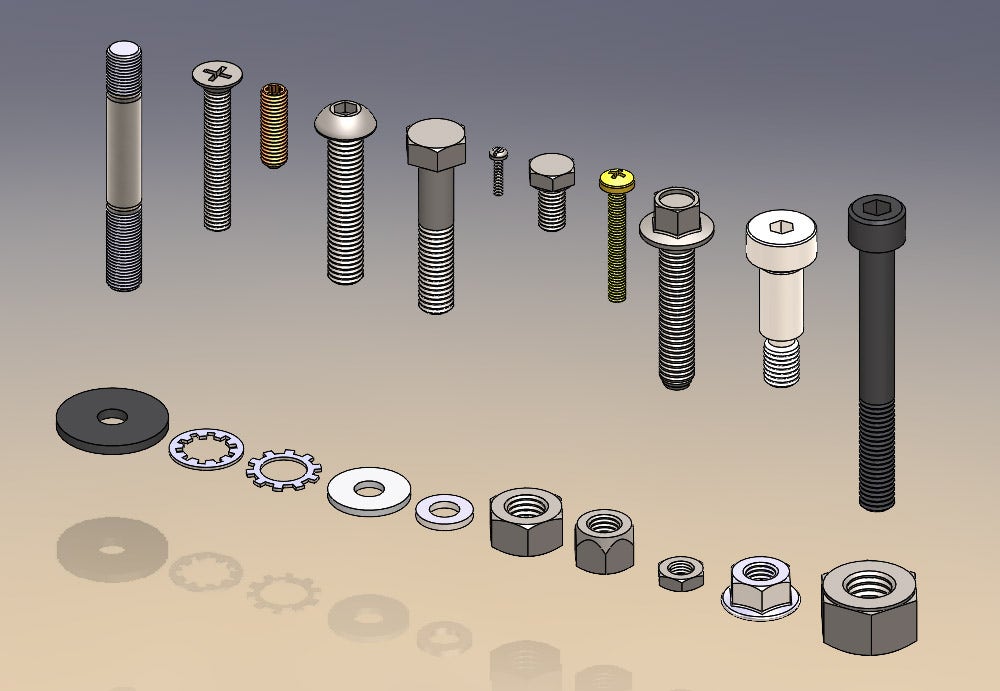

SOLIDWORKS Toolbox 中包含哪些類型的零部件？

安裝 SOLIDWORKS Toolbox

 Solidworks Toolbox是以Solidoworks的插件存在的，它是包含在Solidworks Professional 或 Premium中。

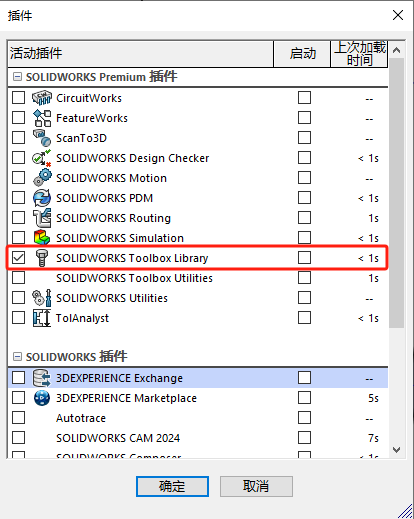

要啟用Toolbox，請轉到“加載項”菜單將其打開。

Toolbox可以為單個用戶、多個用戶甚至整個組織進行實施。將 Toolbox 安裝在網絡驅動器或 PDM  中, 可確保每個人都可以訪問同一組件池，并每次都提取正確的零件和零件編號。

充分利用 SOLIDWORKS Toolbox

既然我們知道了 SOLIDWORKS Toolbox 是什么，那么我們?nèi)绾问褂盟兀?/p>

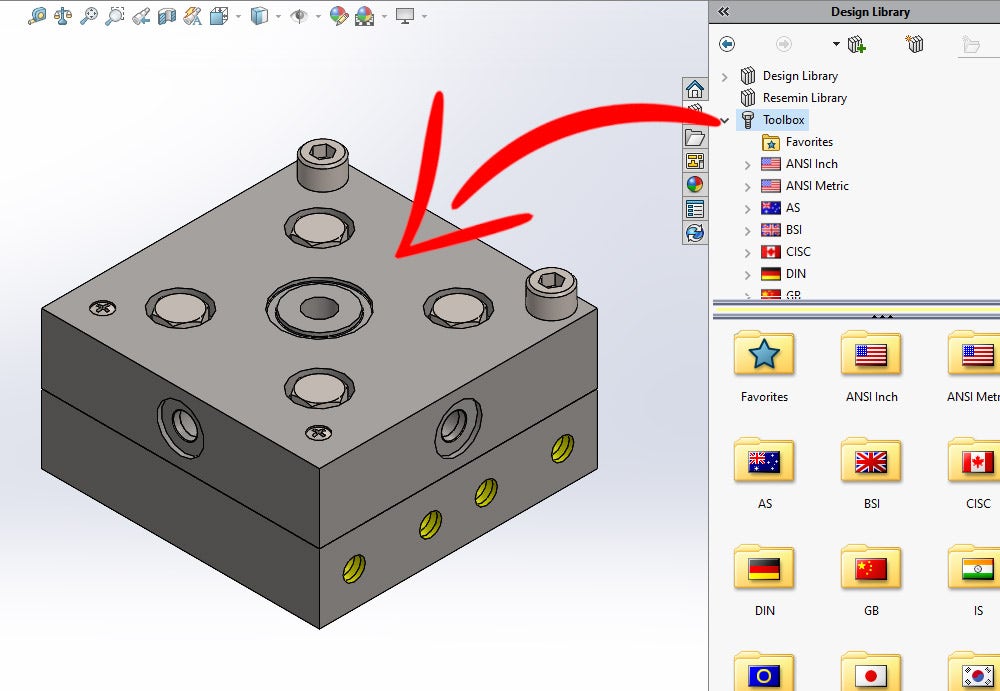

• ▌ 打開任務窗格的“設計庫”選項卡中的“Toolbox”文件夾。
  ▌ 導航到我們需要的標準和組件類型。
  ▌ 將零件拖放到圖形區域中。

僅需三步 - 無需繪制草圖、尺寸標注或建模。

此外，工具箱具有內置智能功能，可以識別裝配中組件之間的關系。

自動調整尺寸和配合緊固件

由于Toolbox的智能性，它可以自動調整緊固件的尺寸。

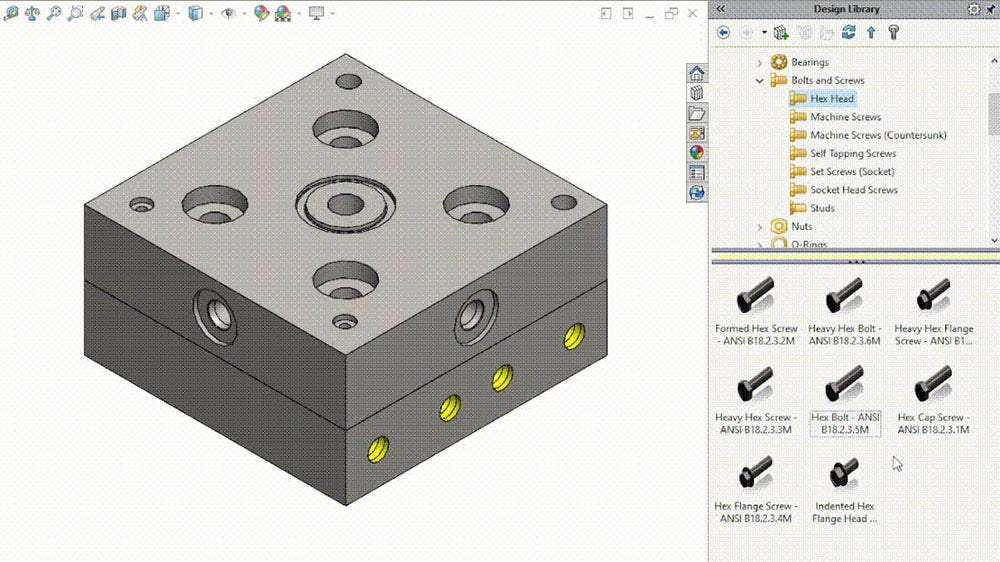

如果我們將 Toolbox 緊固件拖放到裝配體中的現有孔上，SOLIDWORKS 就會知道適合該孔的緊固件的確切類型、尺寸和長度。

也會自動添加配合，以將緊固件正確約束在裝配體中。

這種自動化意味著只需簡單的拖放操作，Toolbox就可以生成完整的緊固件模型，正確調整其尺寸，并將其完全配合到我們的裝配中。

以這種方式使用Toolbox有助于提高設計靈活性、減少錯誤并大大簡化裝配過程。手動實現相同的結果比快速拖放花費的時間要長得多.

這里沒有涉及到智能緊固件，智能緊固件為流程帶來了更多的自動化。我們只需點擊幾下鼠標，即可使用正確的緊固件自動填充組件中的幾乎每個孔。

更靈活地定制您的緊固件

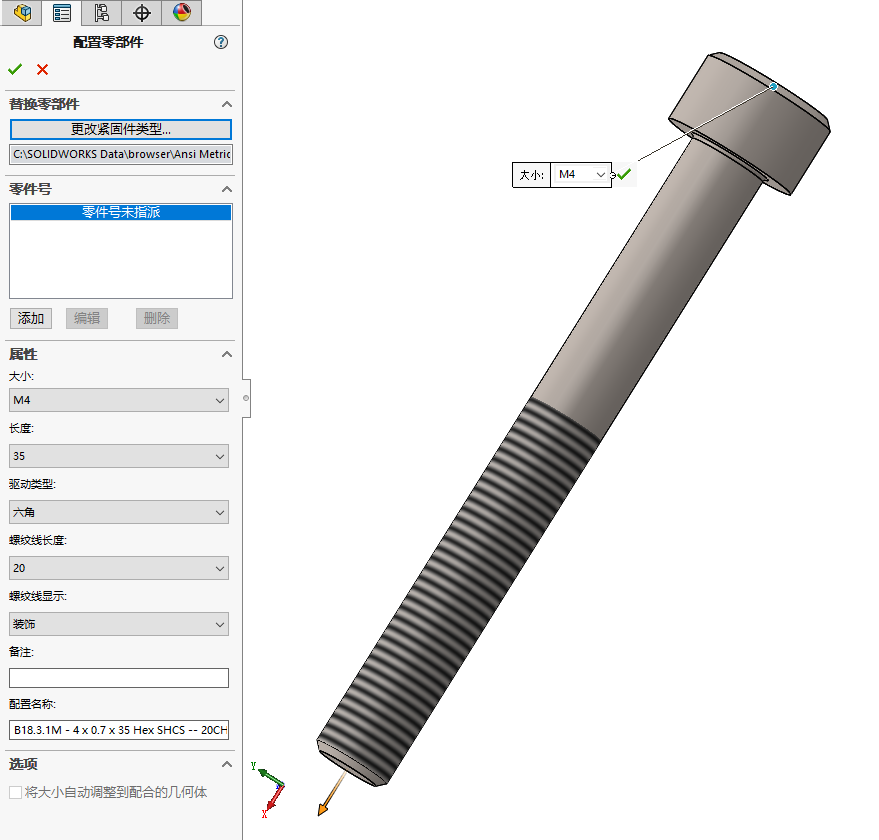

將緊固件放入組件后，我們可以根據需要對其進行定制，以適合我們的特定應用。您可以調整緊固件尺寸或長度、螺紋長度、驅動類型和螺紋可見性。

如果您的 Toolbox 零部件在裝配體中以某種方式顯示錯誤的尺寸，您可以重新調整或修復任何尺寸不正確的緊固件。

添加唯一的零件號

我們可以使用唯一的零件號將緊固件保存到 Toolbox 庫中。雖然提前配置部件號通常是最好的情況，但我們也可以即時配置。

配置完成后，下次我們想要使用該緊固件時，我們會指向之前定義的零件號

預先或在首次使用時分配零件編號，有助于簡化緊固件的使用并保持不同設計和用戶之間的一致性。

這樣，Toolbox就成為跟蹤圖紙和 BOM 上的緊固件的強大工具，或者作為我們質量管理體系 (QMS) 的重要組成部分。

了解有關Toolbox功能的更多信息

SOLIDWORKS Toolbox 不僅僅是 CAD 模型的集合。它是一個強大的工具，用于配置、管理和自動化標準化組件（例如緊固件）。

Toolbox 有助于提高 SOLIDWORKS 中的設計工作效率。希望您現在已經了解工具箱如何改進您的工作流程。
