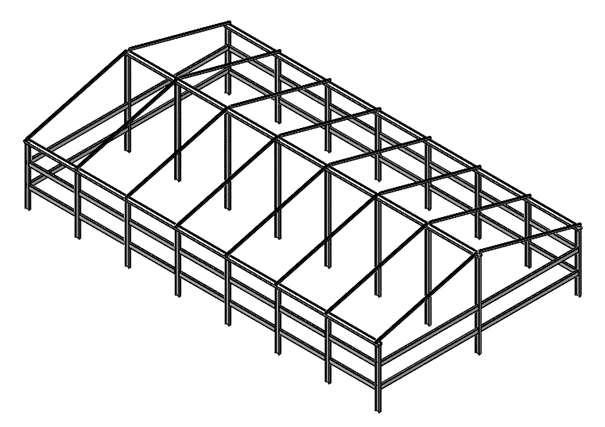

SOLIDWORKS的焊件功能可以設計一組焊件結構為單一多實體零件。您可以使用 2D 和 3D 草圖定義焊件結構的基本框架，然后創建包含草圖線段組的結構構件。

在使用SOLIDWORKS焊件的過程中，我們會發現，SOLIDWORKS所自帶的焊件截面并不能囊括我們所需要的所有截面類型。此時就需要我們下載更多的截面文件來供我們使用。

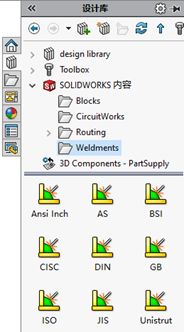

最簡單的方法就是直接從SOLIDWORKS Design Library中下載，在SOLIDWORKS界面右側的任務窗格中選擇“設計庫”，找到其中的“SOLIDWORKS內容”，在其下的“Weldments”就是SOLIDWORKS為我們提供的除默認安裝之外的更多的焊件截面文件，有多種規格供下載。我們只需要按住鍵盤上的Ctrl+鼠標左鍵點擊您想要下載的標準圖標，就可以進行下載了。

下載完成后，我們會得到一個對應標準的壓縮包文件，解壓之后的文件夾結構如下（以GB為例）：

在GB文件夾下，有一系列的子文件夾，這些子文件夾就是我們所需的焊件截面的分類，如槽鋼（Channel）工字鋼（Double T）等，在這些子文件夾下則是對應截面的具體型號，它們被分列為不同的截面文件。

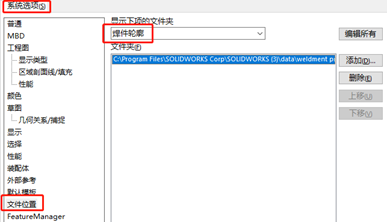

接下來我們要將這些文件放到指定的文件夾內，從而可以在SOLIDWORKS中使用它們。打開SOLIDWORKS系統選項，選擇“文件位置”切換到“焊件輪廓”，SOLIDWORKS安裝自帶的截面輪廓文件存放于“\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified\weldment profiles”（2021版以前）或“\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data\weldment profiles”（2022版及以后）。

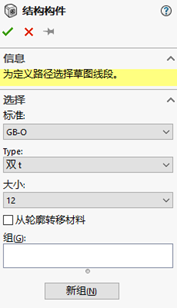

我們可以將之前解壓的文件夾，GB及其子文件夾拷貝到該目錄之中（如有重名文件夾，建議適當改名以示區別）；也可以將解決壓的文件夾拷貝到一個指定文件夾內如weldment profiles，通過“添加”按鈕，將weldment profiles文件夾添加到焊件輪廓選項中。此時就可以在建立焊件時使用新的輪廓截面了，如下所示，為示區別，在更改解壓后的文件夾為GB-O。

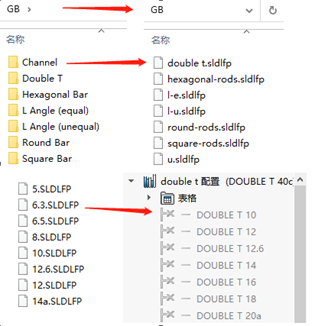

小提示：在早期版本的SOLIDWORKS中所使用的焊件截面，其所屬標準與類型區分是以文件夾形式展現，具體到截面型號則是以輪廓文件（后綴.sldlfp）形式存儲。而自2014版本起，截面輪廓的所屬標準依然以文件夾形式展現，但其截面類型及類型下的具體型號則是以輪廓文件（后綴.sldlfp）與文件內截面型號的不同配置的形式存儲的，其對應關系如下圖，左則的結構形式可以在新版本中繼續使用，但右側的文件無法應用到較老的版本的SOLIDWORKS中。
