避免"模型越改越亂"：SOLIDWORKS高手如何利用"設計意圖"構建"活"的3D模型？
您是否經歷過這樣的場景：一個看起來簡單的設計變更，卻導致整個SOLIDWORKS模型頻繁報錯，甚至崩潰？或者，當您接手同事的模型時，發現完全無法理解其構建邏輯，一個小小的修改都需要抽絲剝繭，步步驚心？
這些問題的根源，往往不在于操作技巧，而在于一個更深層次的概念——設計意圖 (Design Intent)。一個沒有明確設計意圖的模型，是一具"死"軀殼；而一個蘊含了清晰設計意圖的模型，則是一個能呼吸、會思考的"活"的生命體，能夠輕松應對未來的各種變化。
簡單來說，設計意圖是指您在構建模型時，預先規劃好當設計發生變更時，模型應該如何智能的、自動的做出正確響應。
它是一種思考方式，要求設計者從"我該如何畫出這個形狀"提升到"我該如何構建它們之間的關系，以應對未來的變化"。

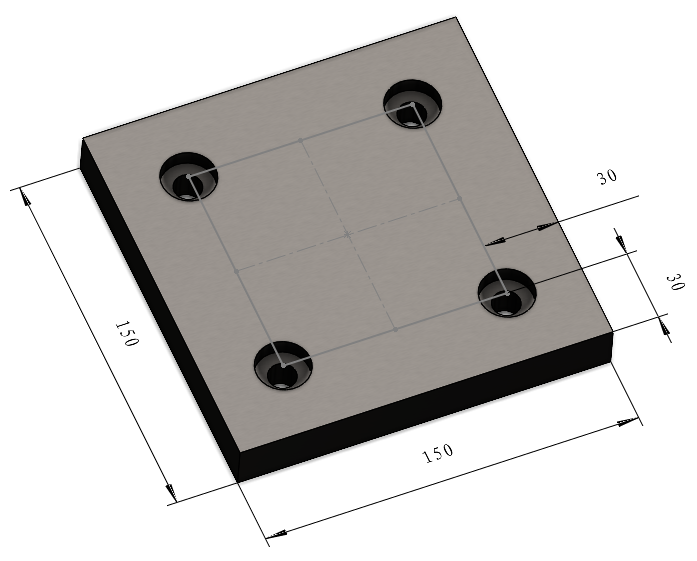

舉個例子，在一個平板上打四個孔：
將設計意圖融入模型，需要在建模的每一步進行思考和規劃。以下是幾個核心的實踐方法：
在草圖中，幾何關系（如重合、同心、對稱、相等）是設計意圖的靈魂。它們定義了"誰跟著誰變"。
在創建拉伸、切除等特征時，選擇正確的結束條件至關重要。
對于模型中的關鍵尺寸，如總長、總寬，或者一些有特定數學關系的尺寸，應將其定義為全局變量或使用方程式來驅動。
這樣，當需要進行整體尺寸調整時，您只需修改一個變量，整個模型就會按預設的邏輯等比例更新。
掌握SOLIDWORKS的操作命令，只是成為"建模員"的第一步。而開始在每一個操作前思考"設計意圖"，才是蛻變?yōu)橐幻嬲?quot;設計師"的開始。
這不僅僅是技術的提升，更是設計思維的升華。它要求我們從一個更高、更長遠的維度去審視我們的設計工作。當您的團隊都開始用設計意圖來構建模型時，您會發現，整個研發流程的健壯性和效率都將達到一個全新的高度。
