"這個裝配體的工程圖太大了，打開就要五分鐘，每次修改都像一場折磨。"
這是否是您或您團隊中資深工程師經常發出的抱怨？當產品結構變得日益復雜，工程圖文件動輒上百兆，傳統的打開方式就像陷入了泥潭。加載模型、更新視圖、求解配置……每一個環節都在消耗著寶貴的設計時間。
但您是否知道，SOLIDWORKS中隱藏著一個專門為解決此問題而生的"利器"——出詳圖模式 (Detailing Mode)？掌握它，您將體驗到秒開大型工程圖的暢快，徹底告別漫長的等待。
什么是"出詳圖模式"？為什么它這么快？
出詳圖模式是SOLIDWORKS為大型工程圖提供的一種高性能打開方式。它的核心原理非常簡單：在打開工程圖時，不加載其背后的3D模型數據。
【慢速】傳統方式打開工程圖
- 加載整個3D裝配體模型到內存
- 檢查模型是否有更新
- 重建所有需要更新的幾何體和視圖
- 求解所有視圖中的配置、顯示狀態
結果： 需要數分鐘才能完成打開
【快速】"出詳圖模式"
繞過了上述所有步驟，只讀取并顯示已經保存在工程圖文件中的"二維視圖數據"。因為沒有了3D模型的計算負擔，打開速度可以實現數量級的提升，從幾分鐘縮短到幾秒鐘。
如何啟用并使用"出詳圖模式"？
要享受"出詳圖模式"帶來的極速體驗，您需要做一個小小的準備工作。
★ 關鍵前提
在保存大型工程圖時，需要預先為其"注入靈魂"。
設置保存選項
打開您的工程圖，進入 文檔屬性 > 性能
啟用關鍵選項
勾選 "為出詳圖模式保存模型數據" 選項
保存工程圖
保存工程圖，這個工程圖文件就獲得了"快速通行證"

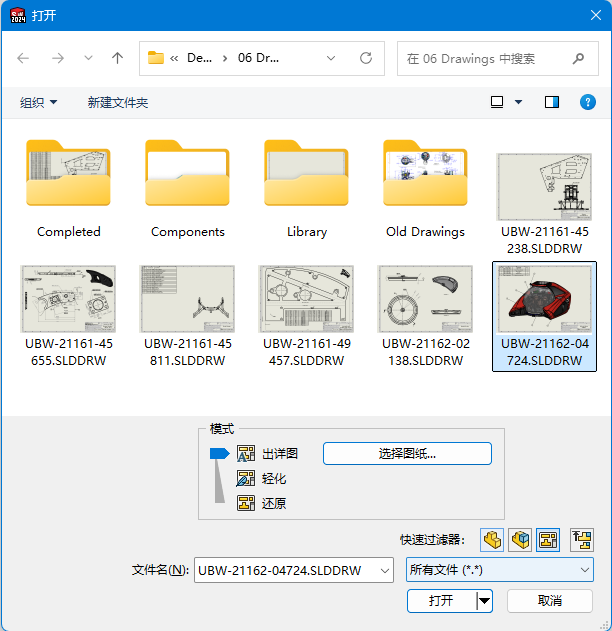

完成這個一次性操作后，當您從"打開"對話框中選擇這個文件時，就可以在"模式"下拉菜單中選擇"出詳圖"來打開它了。
在"出詳圖模式"下，我能做什么？
您可能會擔心，不加載3D模型，是不是就什么都干不了？恰恰相反，"出詳圖模式"下幾乎可以完成90%的工程圖出詳圖工作，例如：
添加和編輯注解
隨意添加尺寸、公差、注釋、符號、零件序號等。
操作視圖
移動、對齊、隱藏/顯示視圖。甚至可以創建局部視圖、斷裂視圖和剪裁視圖。
管理圖紙
添加、刪除、重命名和切換圖紙，速度飛快。
處理表格
添加和編輯孔表、修訂表等。
打印和輸出
以極快的速度將工程圖打印或另存為PDF/DWG，且能保證輸出質量。
團隊協作
支持多人分工合作，設計師完成3D和基本視圖后，工藝工程師可以快速完成詳圖工作。
★ 協作場景
對于需要多人協作的項目，這個模式更是"神器"。設計工程師完成3D模型和基本視圖后，可以將保存了模型數據的工程圖文件發給工藝或制圖工程師，后者可以在"出詳圖模式"下極速完成所有的尺寸標注和細節工作，雙方互不干擾。
將正確的技術用于正確的場景
大型工程圖的性能優化，體現了一位高級SOLIDWORKS用戶的真正價值。與其投入巨資升級硬件，不如先從優化工作流開始。
"出詳圖模式"正是SOLIDWORKS為專業用戶提供的"降維打擊"工具。它雖然不能讓你修改3D模型，但卻能將您從大型工程圖繁重的加載和更新任務中徹底解放出來，讓您專注于制圖本身。
下一次，當您再次面對一個龐大而遲緩的工程圖時，請務必試試"出詳圖模式"，體驗一下效率飛升的感覺。
