當我們使用SOLIDWORKS完成零件設計，出工程圖后，發現零件中部分屬性值需修改，或漏掉一些屬性值需要添加，也可能老舊的設計圖紙需要統一規范。

這時我們用SOLIDWORKS自帶的屬性標簽工具就可以快速完成文件的屬性編輯。

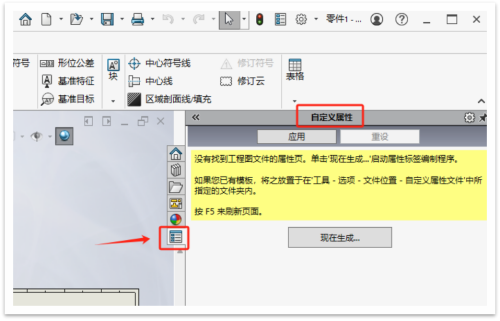

一. 打開工程圖紙，點擊界面右側菜單欄最下面的自定義屬性選項。點擊現在生成選項。

二. SOLIDWORKS工程圖屬性標簽介紹

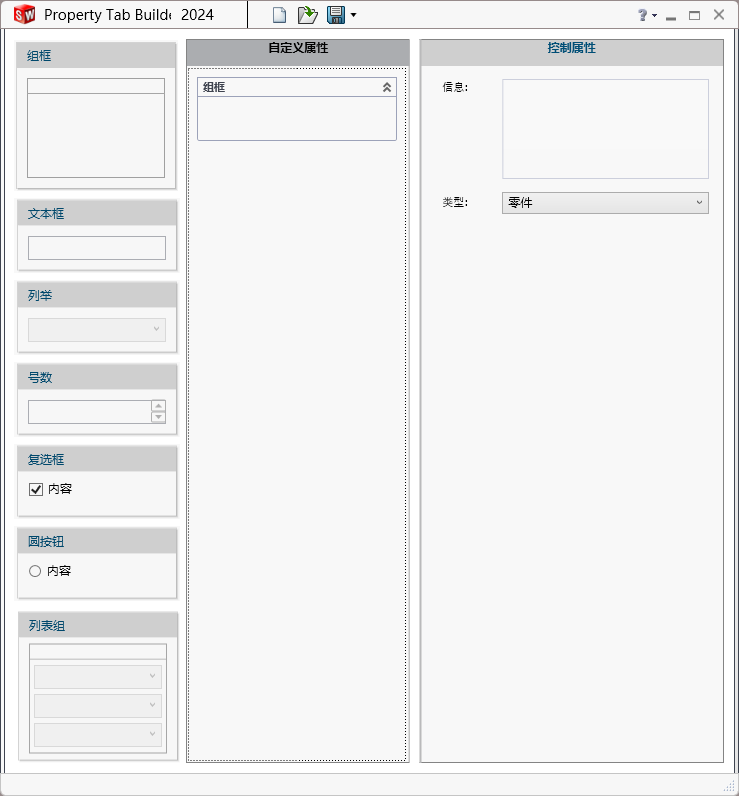

★ 軟件跳出屬性標簽編制程序界面，從左到右三部分，左側：表單制作，中間：模版預覽，右側：表單控制選項

★表單制作欄：拖動這里的項目到模版預覽中，添加我們需要的項目。

★模版預覽：預覽創建的屬性?；顒禹椖繒@示灰色。

★表單控制選項：調整活動模板的屬性和選項。

程序界面

三. 更改模板類型：

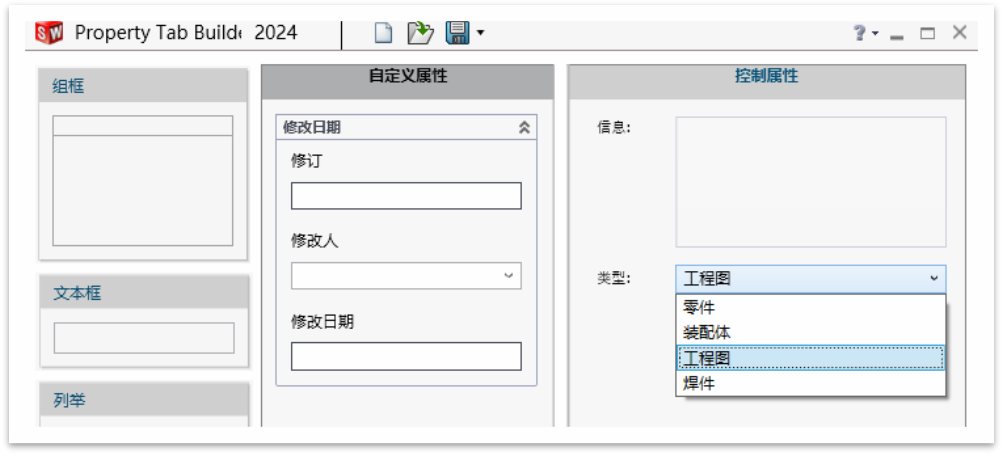

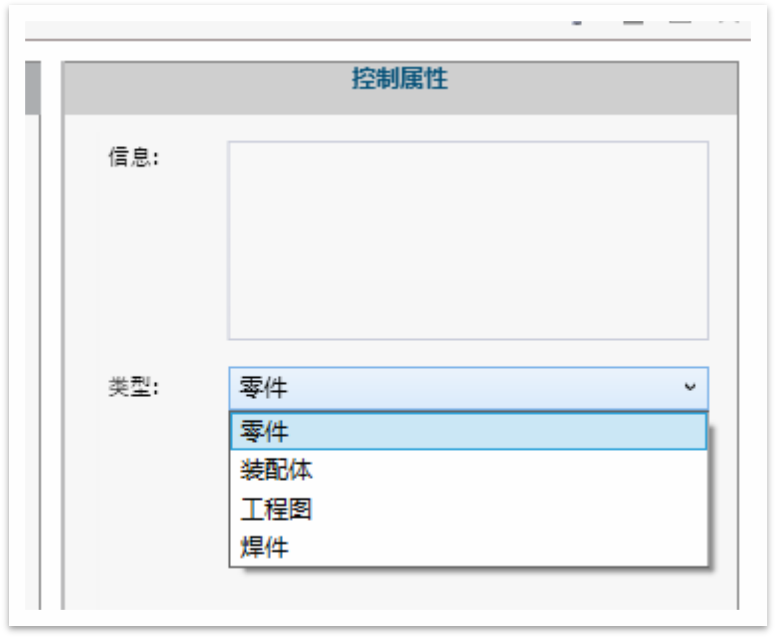

點擊右側表單控制欄中：類型選項，改為工程圖。

程序界面

四。圖框標題

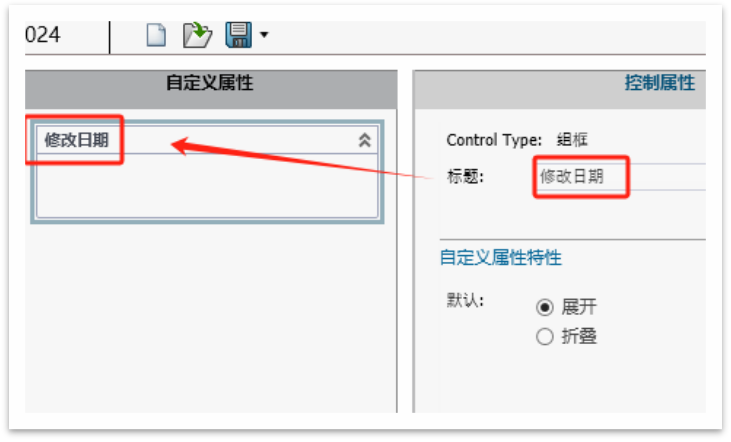

點擊自定義屬性的組框，激活當前圖框，右側可以修改此圖框的標題。

圖框標題

五. 添加文字框：

★ 點擊左側文字框并拖動到中間修改日期組框中。

圖框標題

六.添加列舉框：

* 左側點擊列舉框并拖動到修改日期框中.

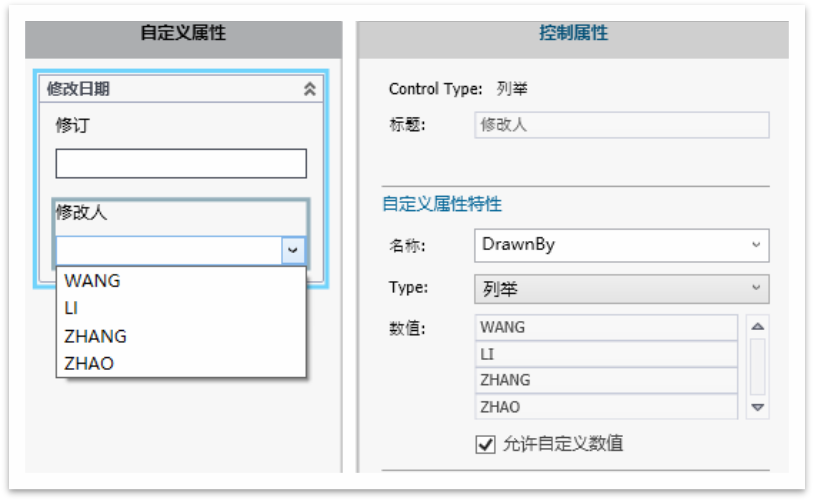

修改圖框名稱，可選菜單的列舉數值，勾選允許自定義數值，后期可手動修改框中信息。

列舉框效果

七.添加文本需修改日期：

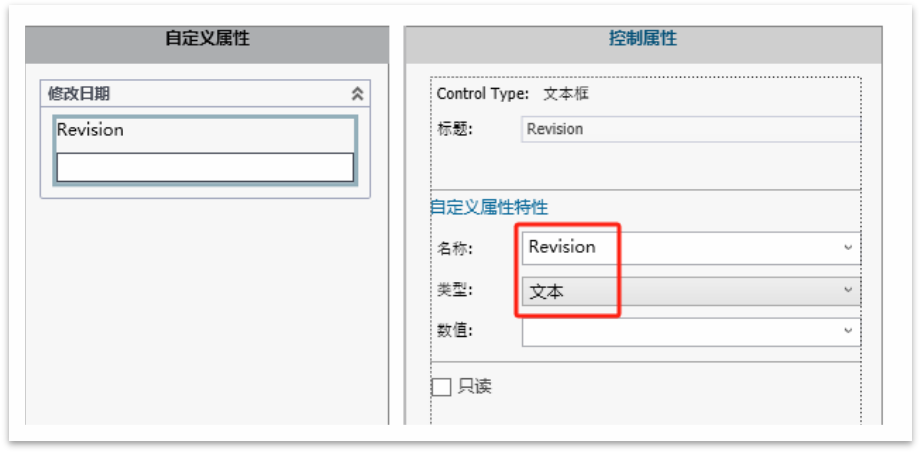

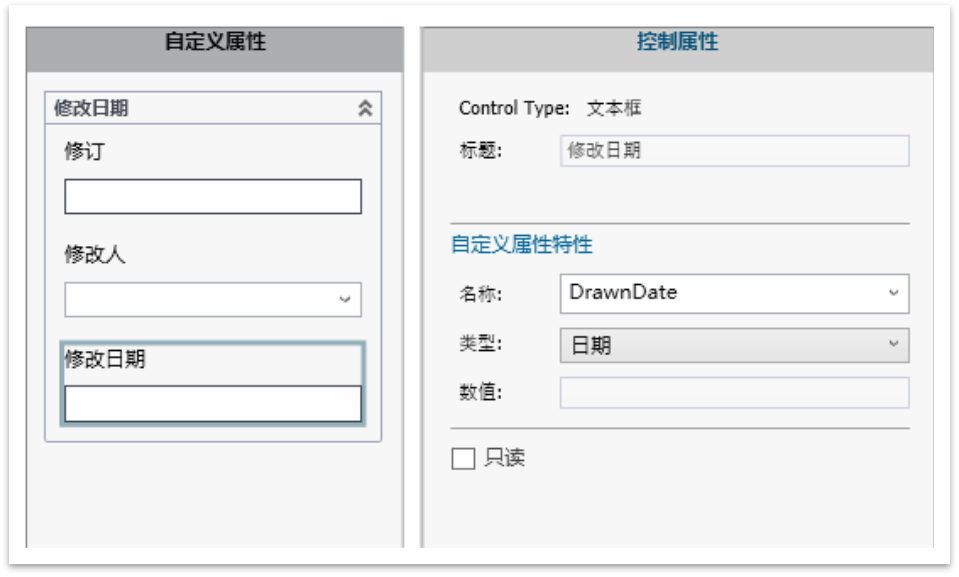

從左側點擊文本框并拖動到中間修改日期框中，并排序到最下面。修改新框的信息。

修改日期

八.保存屬性標簽模版：

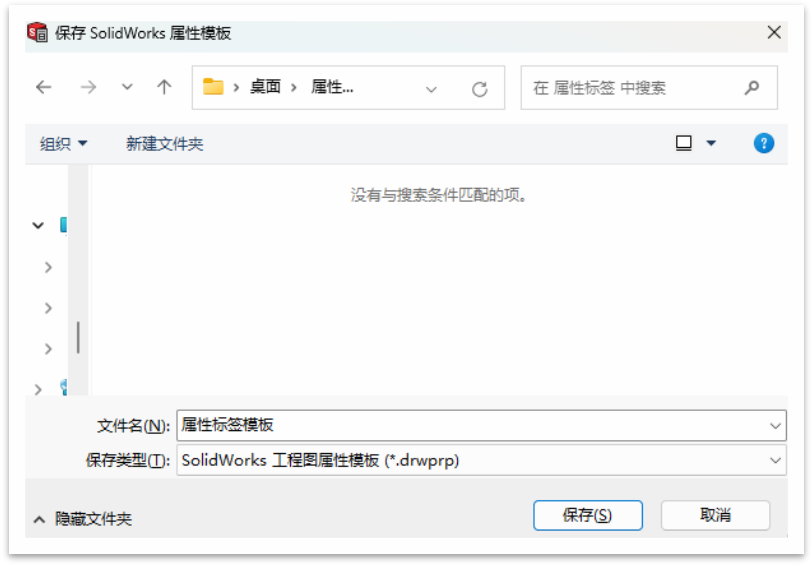

點擊界面最上方保存圖標，修改文件名稱和保存位置

模板保存

九.在SOLIDWORKS中添加屬性模版文件：

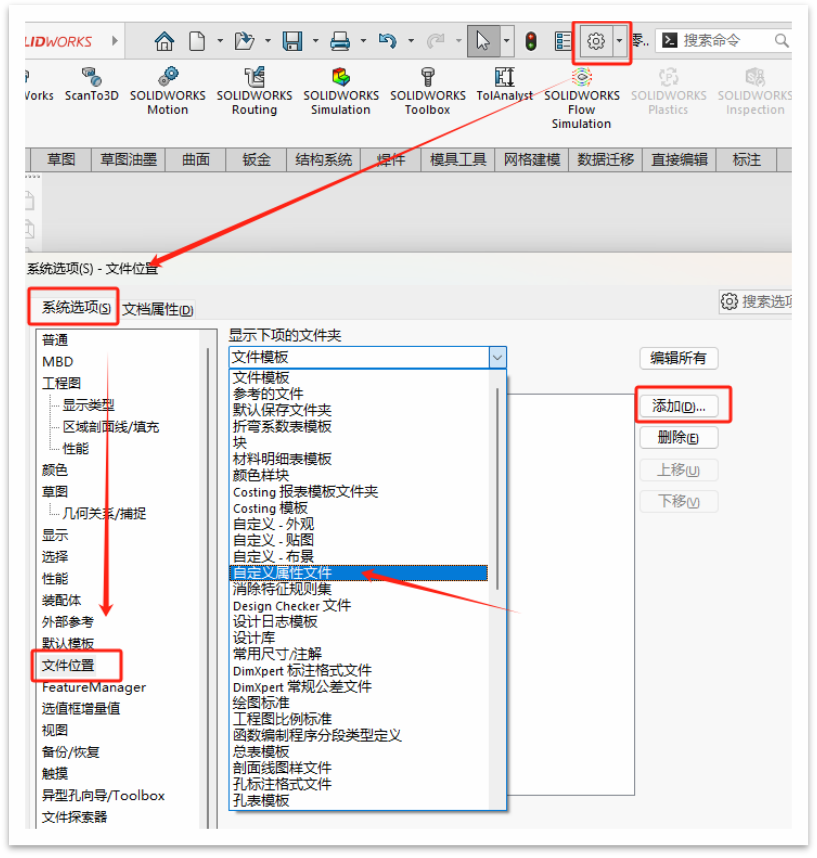

點擊軟件設置-系統選項-文件位置-自定義屬性文件-刪除原有文件位置并添加新的。（軟件只支持一個屬性文件夾）。

十.使用屬性模板：

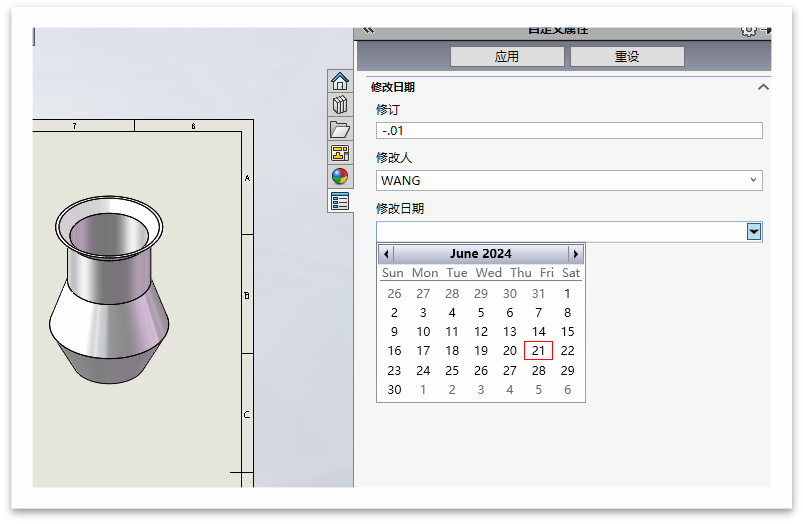

打開工程圖，點擊右側自定義屬性選項，界面會調用創建的模版，修改其中設置后點擊應用。

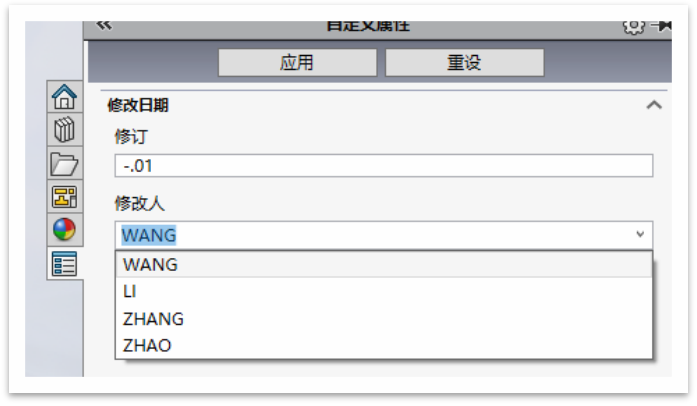

下拉菜單選文字

下拉菜單選日期

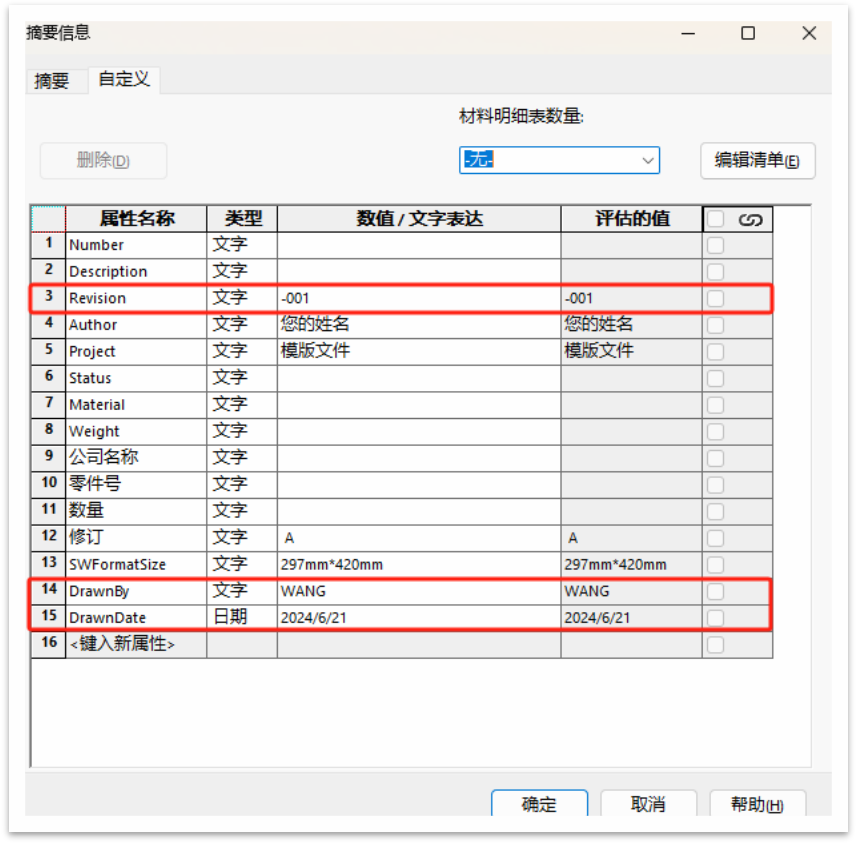

十一.查看工程圖屬性：

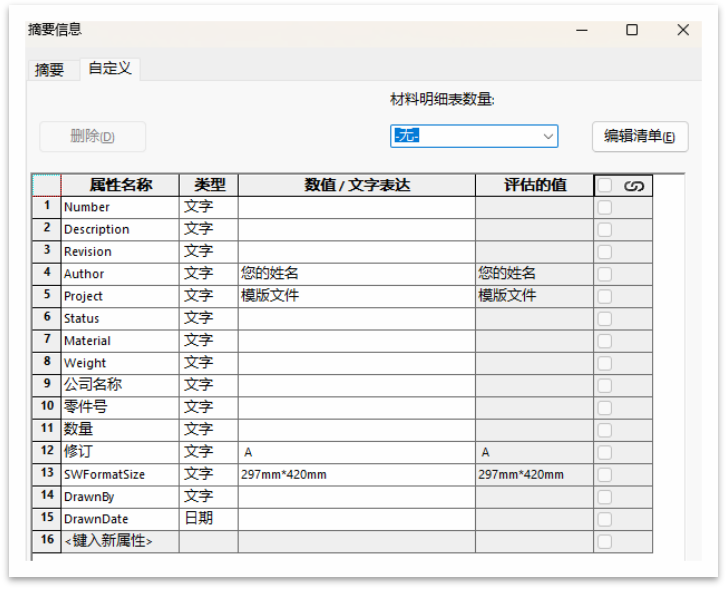

原值

工程圖屬性已修改

十二.修改屬性模版：

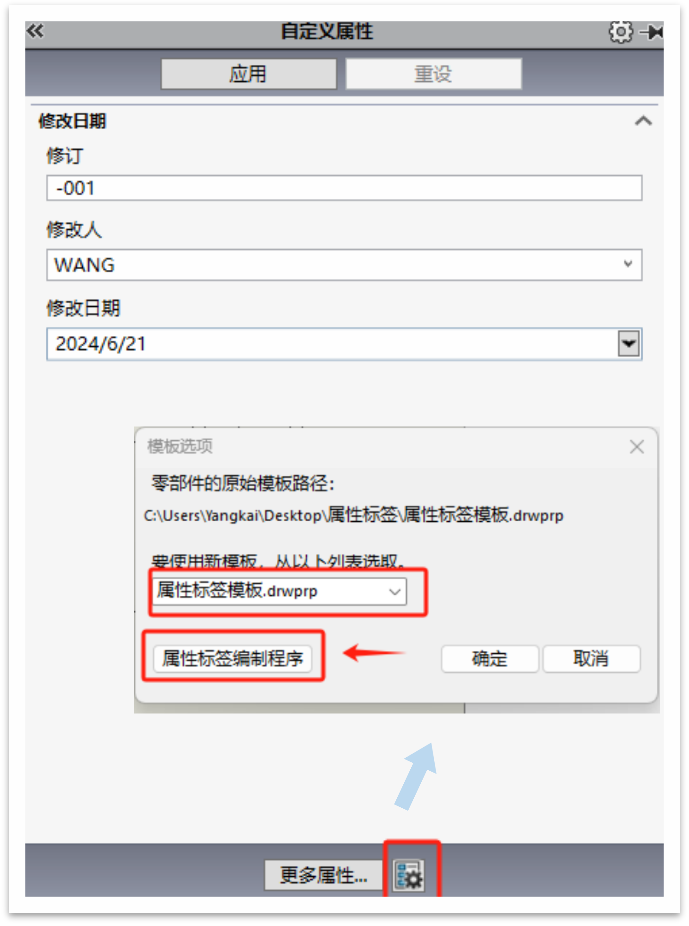

點擊自定義屬性下方右側模版選項，選擇屬性標簽編程程序，選擇需要更改的模版文件，進行修改。

完成后保存替換源文件更新。

屬性標簽編程程序

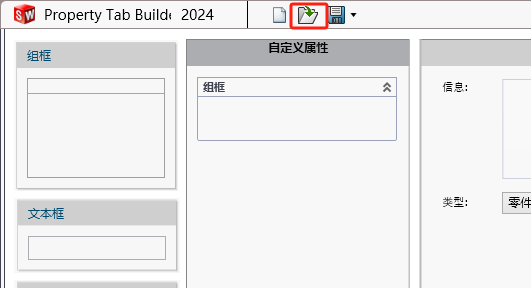

打開需要修改的模版文件

通過上述步驟，我們了解了如何在SOLIDWORKS中高效地管理和更新工程圖紙的屬性信息。

這一流程不僅適用于SOLIDWORKS工程圖，同樣靈活地服務于零件、裝配體及焊件等不同類型的文件，確保了設計數據的準確性和設計流程的標準化。

不同文件類型
