SOLIDWORKS正版軟件 提供四種不同級別的Simulation仿真。最基本的仿真包位于名為 SOLIDWORKS Premium（白金包）中的 3D 設計包中。更高級的仿真工具則包含在 Simulation Standard、Simulation Professional 和 Simulation Premium 中.這篇文章中，碩迪科技將比較 SOLIDWORKS Simulation 軟件包的所有級別并以示例進行說明，以便您更準確的確定哪種級別的 SOLIDWORKS Simulation 最適合您和您的公司。

目 錄：

★ 1 SOLIDWORKS 高級包中的仿真功能以及為什么選擇這個包

★ 2 SOLIDWORKS Simulation標準包，以及為什么選擇Simulation標準包

★ 3 SSOLIDWORKS Simulation專業包，以及為什么選擇Simulation專業包

★ 4 SOLIDWORKS Simulation高級包，以及為什么選擇Simulation高級包

★ 5 哪種 SOLIDWORKS Simulation 軟件包對您有意義？

一. SOLIDWORKS 3DCAD Primium高級包中的仿真功能？

★ 零件和裝配體的靜態線性分析
★ 運動 （Kinematic） 分析

SOLIDWORKS Premium 提供對零件和裝配體進行線性靜態分析的完整功能，您可以從中擬應力、應變、位移等。SOLIDWORKS高級包還能夠為您的裝配體制作完整的動畫，以查找移動組件之間的力、動量、能量、功率、速度和加速度等結果。

2。為什么選擇SOLIDWORKS 3DCAD 高級包的仿真功能

★ 如果您的公司開發承重和可移動設計，那么 SOLIDWORKS Premium 是適合您的仿真應用，前提是公司一直地構建昂貴的原型來確定設計是否會失敗。

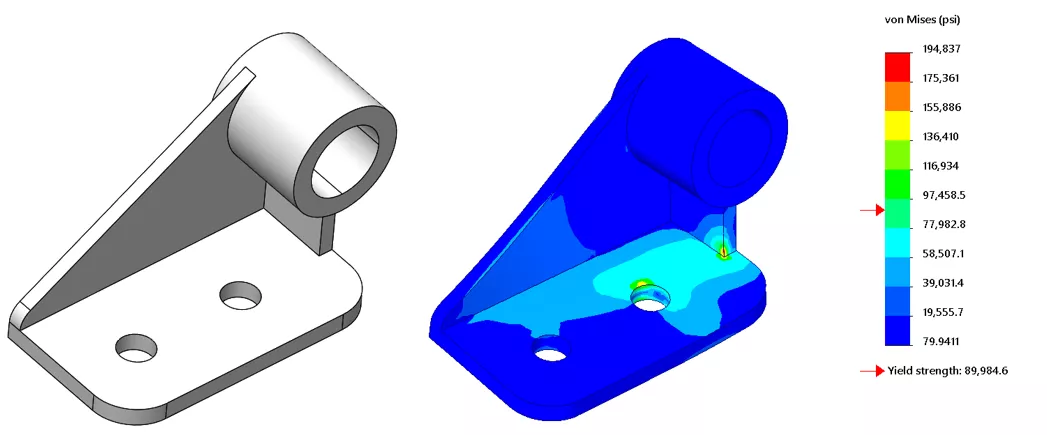

1. 例如下例中：耳軸組件的線性靜態分析。耳軸是旋轉接頭的一部分，其中軸插入整個或部分圓柱體中。通過應用材料、鉸鏈固定裝置和 5,000 磅的負載，我們可以快速找到應力和位移最高的地方。SOLIDWORKS 高級包也可以分析安全系數圖，了解這些圖對于在我們的設計中構建一定程度的安全性尤為重要。

（圖 1）：想象一下，無需構建昂貴的原型來發現設計中的薄弱環節，使用SOLIDWORKS全面的線性靜態分析工具來快速識別潛在的設計失敗，，您的公司可以節省多少時間和金錢。

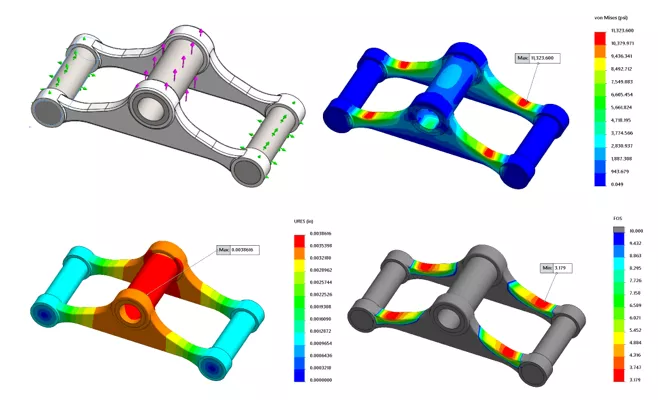

圖 1：線性 FEA 設置和結果

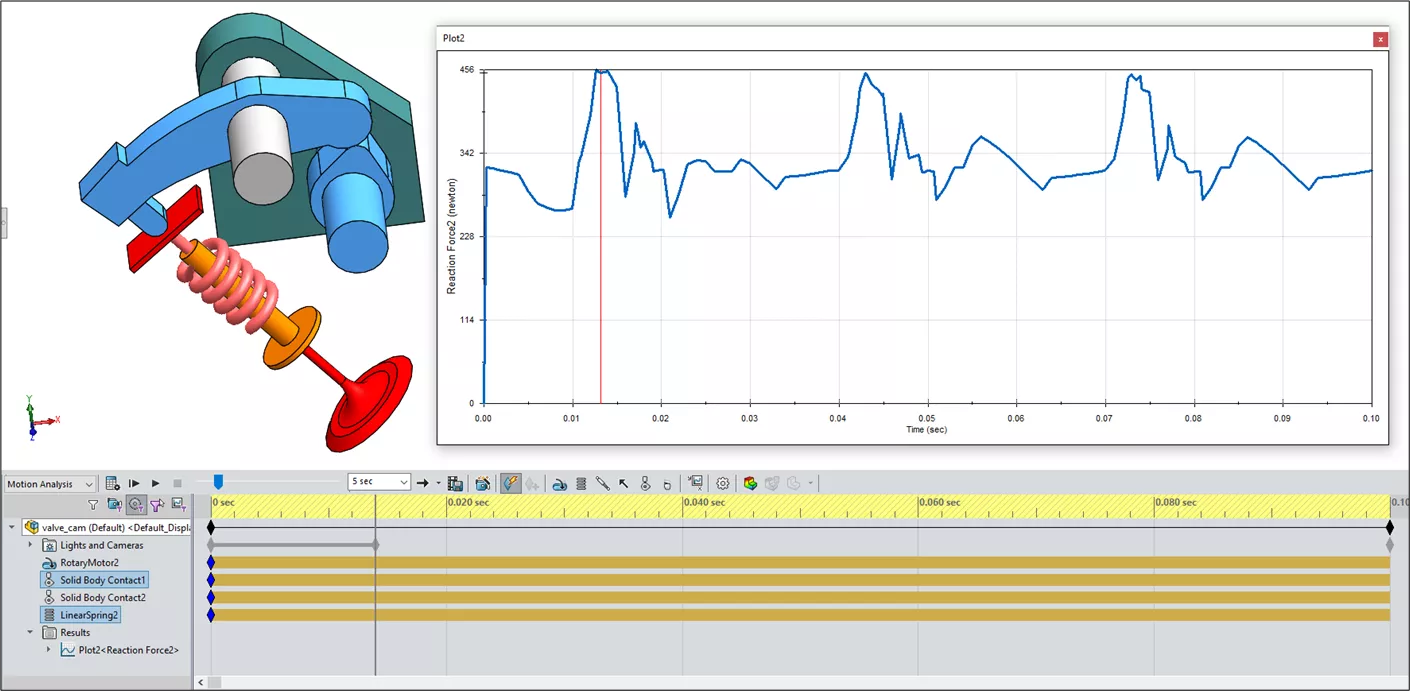

2. 下面第二個示例涉及閥凸輪組件的物理運動，其中重點是分析凸輪和搖臂之間存在的反作用力。

Motion運動分析可以精確模擬和分析運動元素（包括力、彈簧、阻尼器和摩擦力）對裝配體的影響。在對氣門凸輪組件進行運動研究后，可以輕松創建一個繪圖來觀察在運動過程中凸輪和搖臂相遇處存在的反作用力。（圖 2）

二. SOLIDWORKS Simulation Standard 仿真標準包功能

• ★ —— 零件和裝配體的靜態線性分析
• ★ —— 運動 （Kinematic） 分析
• ★ —— 疲勞分析（高周常數和可變振幅）
• ★ —— 趨勢跟蹤器。

SOLIDWORKS Simulation 標準包是更高級別的仿真，它不僅解鎖了 SOLIDWORKS 3DCAD Premium 中的仿真功能，還解鎖了執行恒定或可變振幅疲勞分析的能力。同時，SOLIDWORKS Simulation 仿真標準包還包括一個名為 Trend Tracker 的工具，可讓您在仿真結果中查找趨勢。

2。為什么選擇 SOLIDWORKS Simulation Standard 仿真標準包？

無論您的公司是強度設計還是壽命設計，Simulation Standard 中的疲勞分析工具都可以快速顯示會導致設計失敗的循環數或塊數。它還可以顯示設計失效的循環次數，以及定義的疲勞事件輸入所消耗的壽命百分比。

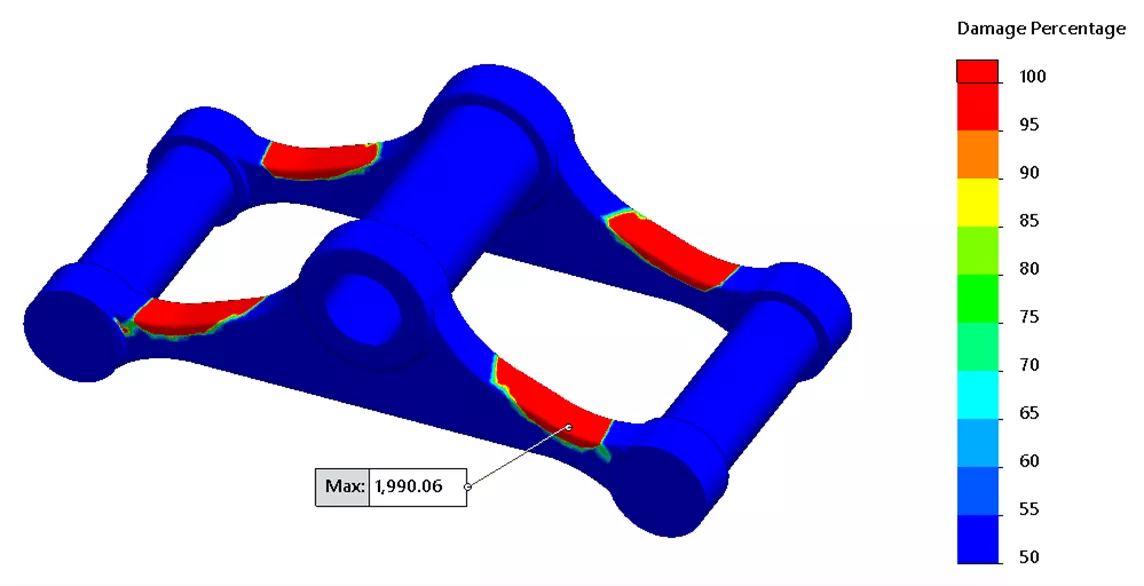

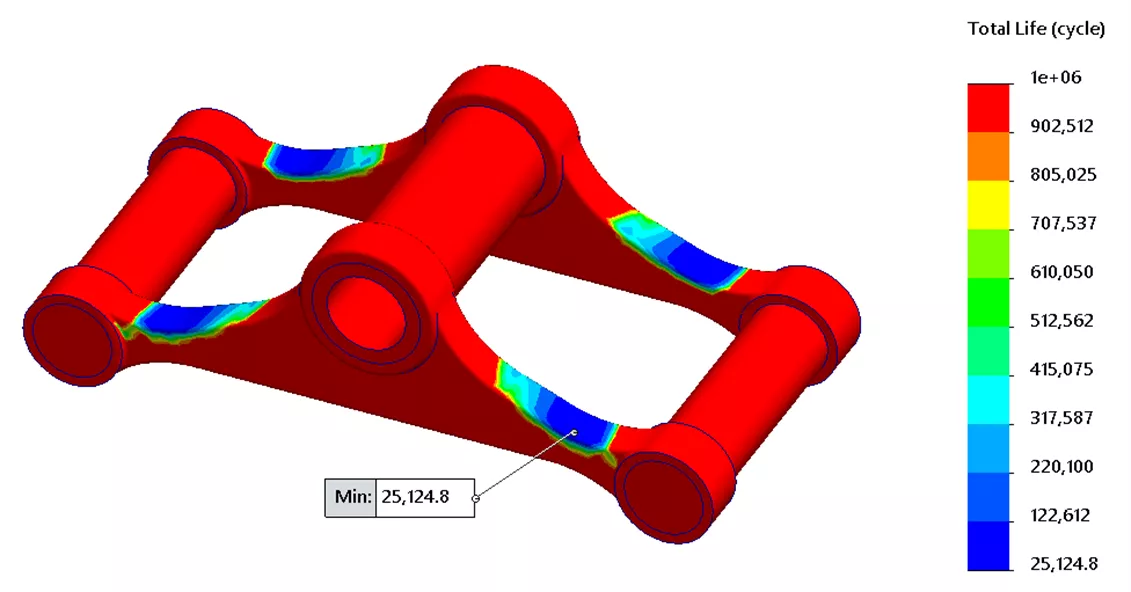

您還可以找到疲勞失效的安全載荷系數，并繪制雙軸度指標，這有助于確定研究的疲勞強度折減系數。參見圖 3 和圖 4 中的疲勞分析圖示例。

仿真分析師在對設計運行多個不同的仿真時，通常會尋找結果的趨勢。Trend Tracker 允許跟蹤現有靜態研究中的趨勢。您設置了一個基線點，以便與未來的結果進行比較。

以圖 5 中的模型為例。在設置基線設計后，我們可以修改某些特征，以圖形方式查看重量和應力結果的變化（對應圖 6）。您還可以查看趨勢日記帳文檔，該文檔不僅顯示仿真結果，還顯示基線仿真運行結果的百分比值比較（圖 7）







圖 5：模型和基線仿真應力結果

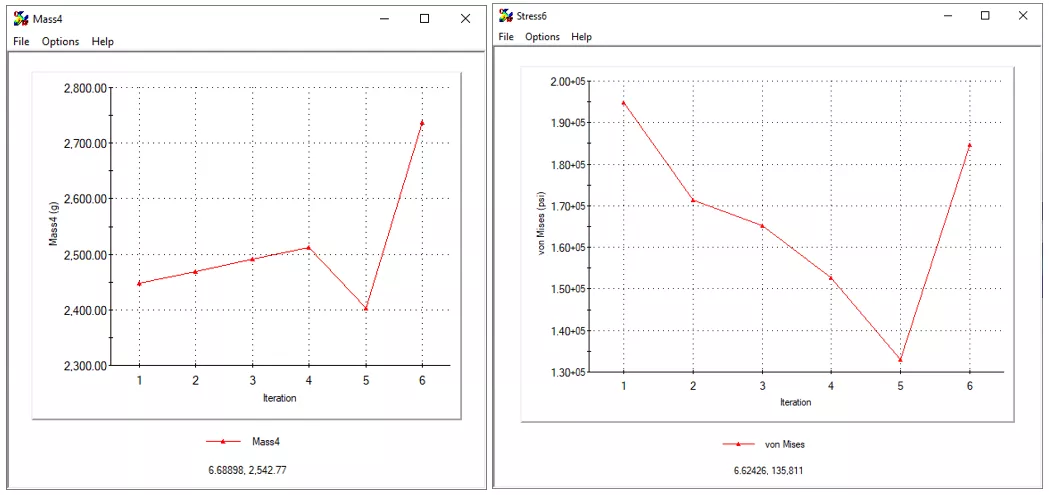

圖 6：運動算例結果

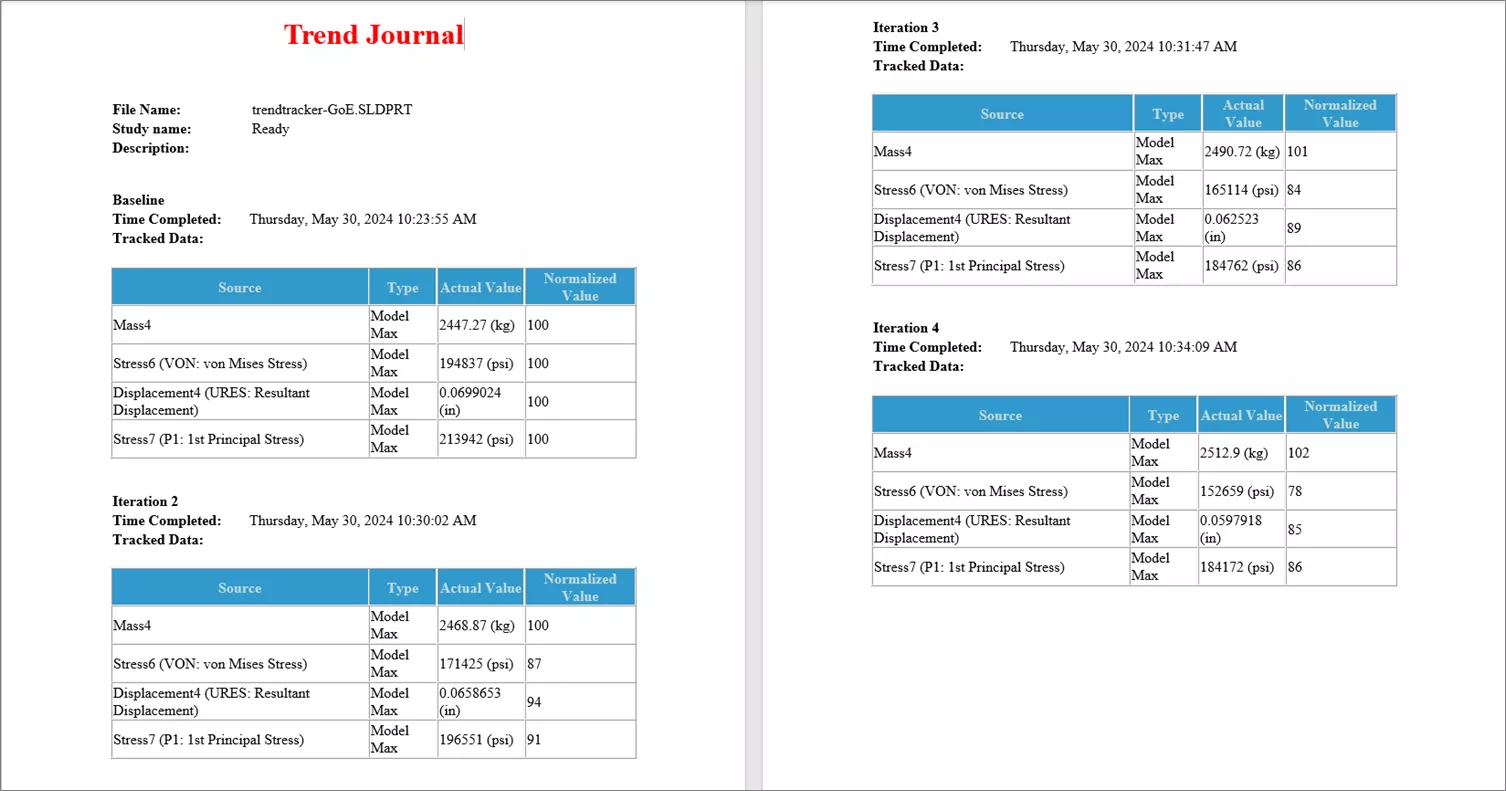

圖 7：趨勢日志結果

三. SOLIDWORKS Simulation Professional 仿真專業包的功能。

• ★ —— 諧振頻率
• ★ —— Buckling （Linear） 屈曲 （線性）
• ★ —— 熱分析
• ★ —— 跌落測試。
• ★ —— 基于事件的運動
• ★ —— 2D 簡化
• ★ —— 壓力容器
• ★ —— 重要性。
• ★ —— 子模型研究
• ★ —— 壓力容器
• ★ —— 優化
• ★ —— 拓撲學

無論您是需要確定設計中的諧振頻率，還是需要用于穩態和瞬態熱力算例的良好的分析工具，SOLIDWORKS Simulation Professional 都可以滿足這些需求，您還可以利用優化工具來確定最佳設計，以實現特定目標。

為什么選擇SOLIDWORKS Simulation 仿真專業包？

如果您的公司需要做的不僅僅是線性 FEA 和疲勞研究，SOLIDWORKS Simulation Professional 可以提供幫助。

例如，在考慮因諧振引起的部件振動的情況下，最好將部件設計為在特定頻率范圍之外產生共振。Simulation Professional 允許您運行任意數量的振型圖解，以觀察特定頻率下的振型運動，并為每個求解的振型提供頻率和周期值的列表。（圖 8）

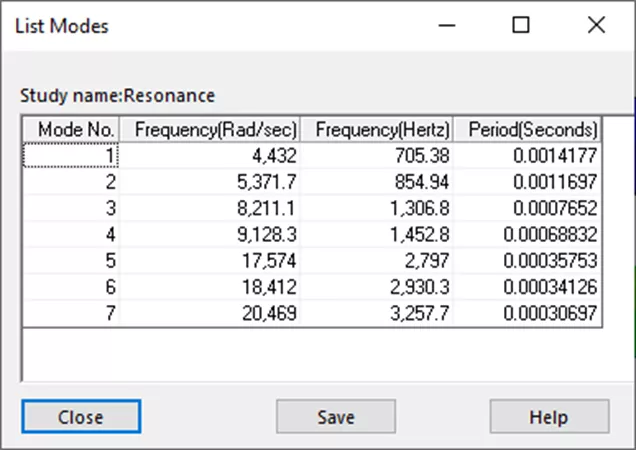

圖 8：振型圖和諧振頻率列表

Simulation Professional 仿真專業包中的優化工具可以通過自動迭代一系列變量來優化設計以滿足特定的設計標準。下面的圖 9 和圖 10 再次用耳軸模型做示例。

為了確定最佳設計，我們可以定義一個目標（例如，最小化模型的總重量）并定義特定尺寸以在一系列值內變化。然后，Optimization （優化） 工具遍歷大量仿真研究，找到最能實現設計目標的組合（圖 10）。

想想使用 Simulation Professional 中的優化工具快速找到最佳設計所節省的金錢和時間。

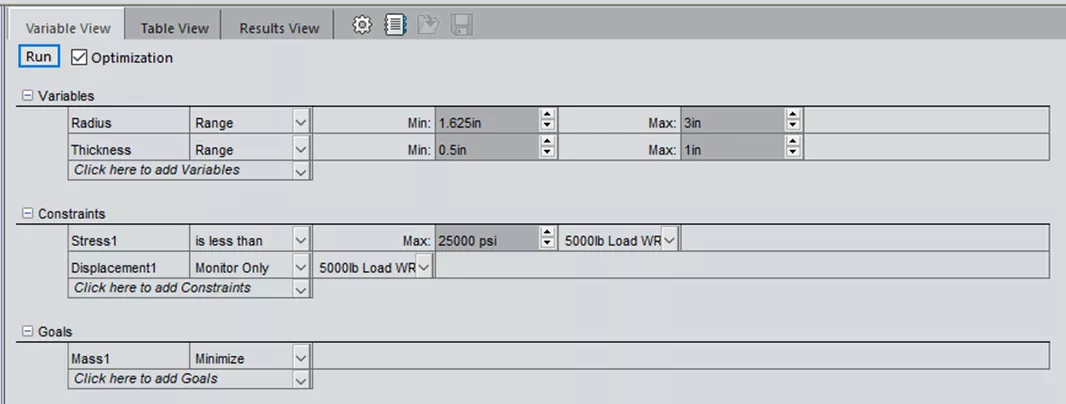

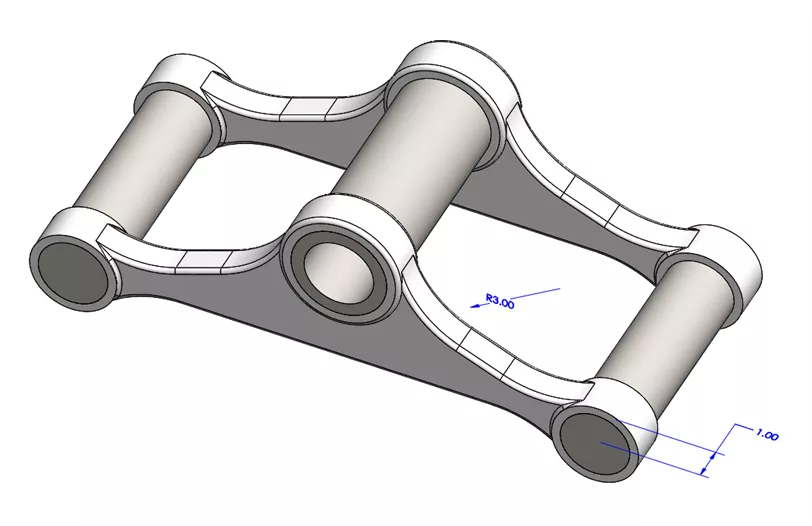

圖 9：模型尺寸到范圍和優化研究設置

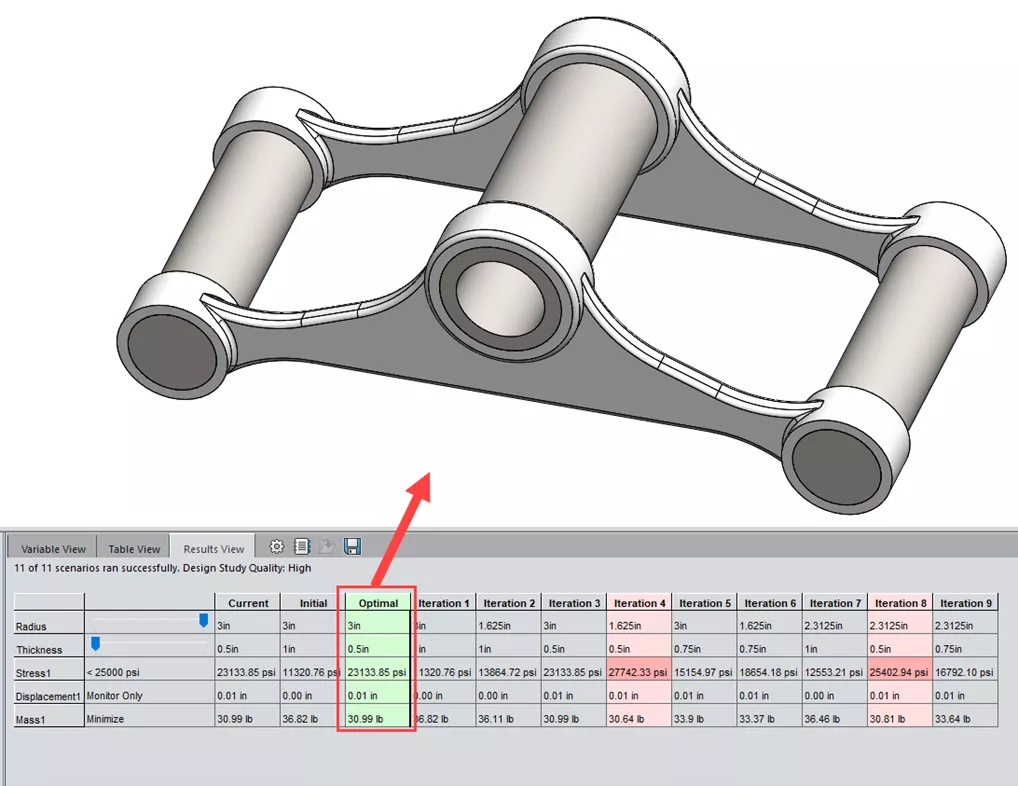

圖 10：模型更改為最佳設計結果

四. SOLIDWORKS Simulation Premium 仿真高級版功能。

• ★ —— 非線性靜態/動態
• ★ —— 諧波分析
• ★ —— 隨機振動分析
• ★ —— 模態時程分析
• ★ —— 沖擊響應譜分析
• ★ —— 復合

★ SOLIDWORKS Simulation Premium 仿真高級高是 SOLIDWORKS 桌面應用程序為 FEA 分析提供的最高仿真包級別。
Simulation Premium 提供上面兩種仿真軟件包中的所有內容，以及非線性靜態分析以及線性和非線性動態分析，它還提供了將殼單元零件作為復合層壓板進行分析的功能。

為什么選擇 SOLIDWORKS Simulation Premium？

★ SOLIDWORKS Simulation Premium 非常適合需要分析非線性材料或塑性材料的公司。Simulation Premium 如何處理非線性材料分析的示例使用橡膠 CV 靴進行演示（如下）。創建自定義材質時，您可以選擇特定的材質模型來求解增塑性材質，并為簡單、張力和雙軸平面張力曲線輸入自定義數據。

★ 運行分析后，您可以觀察模型上的應力、位移和應變。（圖 11 和 12）此外，您可以讓求解器從分析中輸出材料常數，或輸入已知的材料常數來求解非線性分析

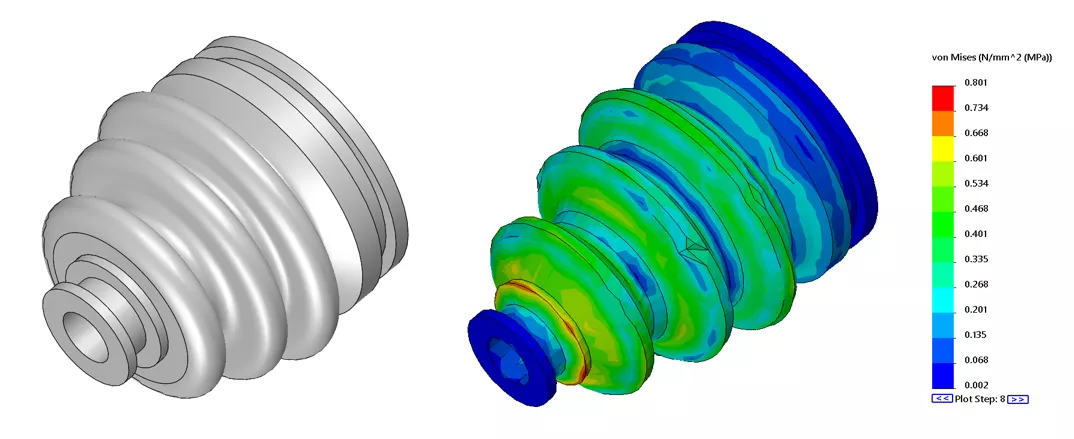

圖 11：模型和非線性 von Mises 應力結果

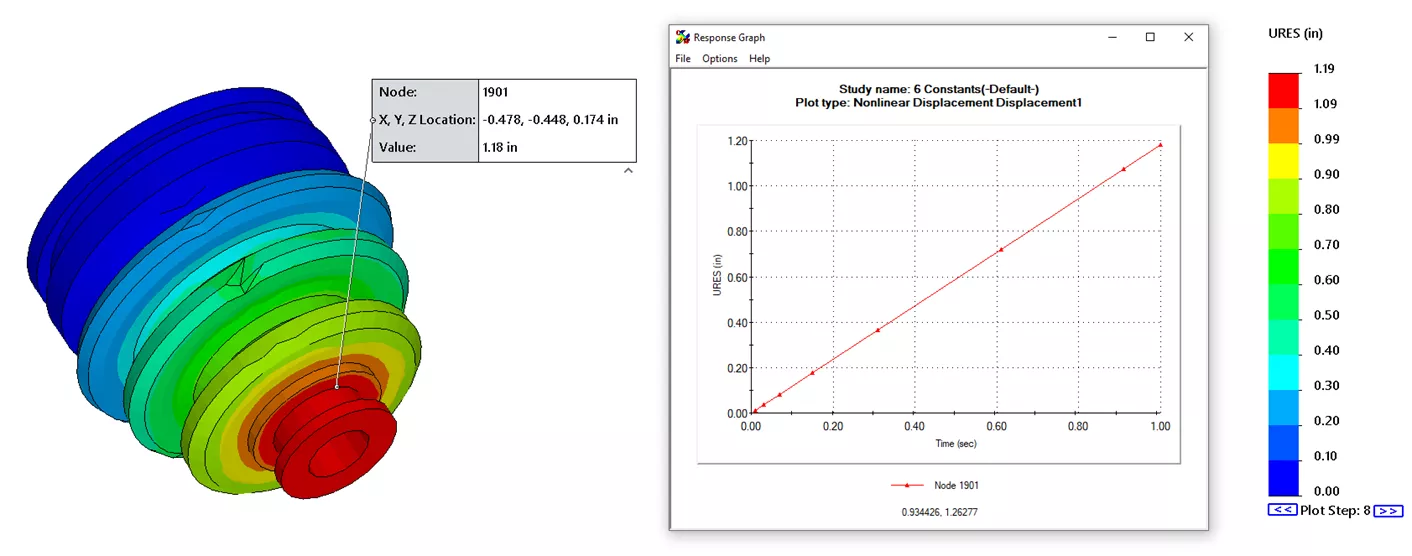

圖 12：位移圖的探測位置

★ 如果您的公司需要分析動態承受沖擊、循環、隨機振動和峰值響應式載荷的設備，SOLIDWORKS Simulation Premium 可以提供幫助。它可以使用 Linear Dynamic 方法（如 Modal Time History、Harmonic、Random Vibration 和 Response Spectra）處理這些條件下的輸出結果。它還可以處理非線性動態分析。

★ 例如，如果您構建的設備需要支持正在運行的發動機，如圖 13 中的發動機，則可以使用 SOLIDWORKS Premium 運行諧波分析。您還可以用更高級的設置方案（例如遠程質量工具）替換正在運行的設備，以縮短分析持續時間。因此，您可以確定特定頻率下的位移，并以圖形方式輸出特定方向的峰值應力或峰值頻率幅值。（圖 14 和 15）

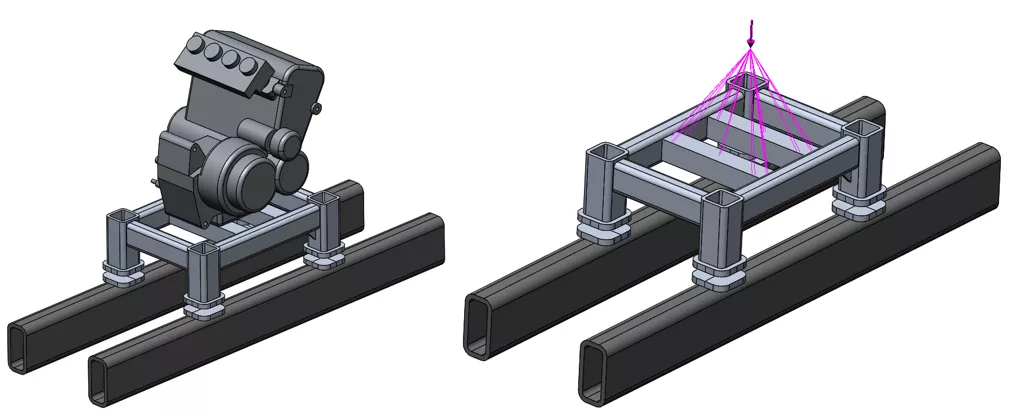

圖 13：模型和應用遠程負載的模型

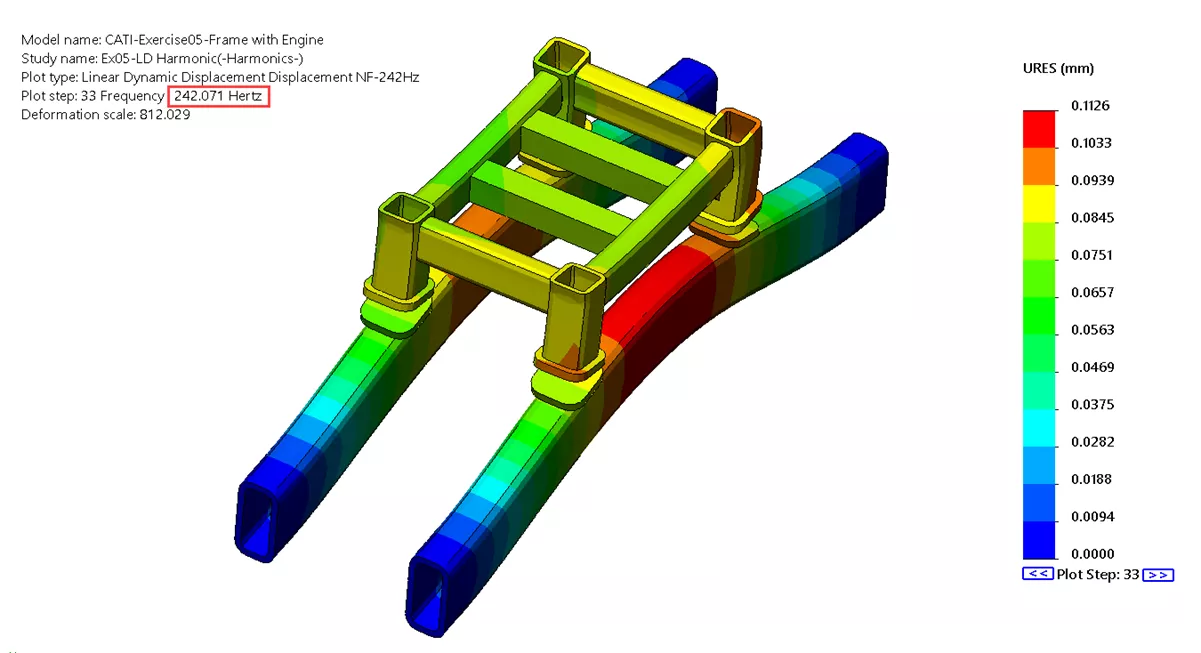

圖 14：特定頻率下的位移圖

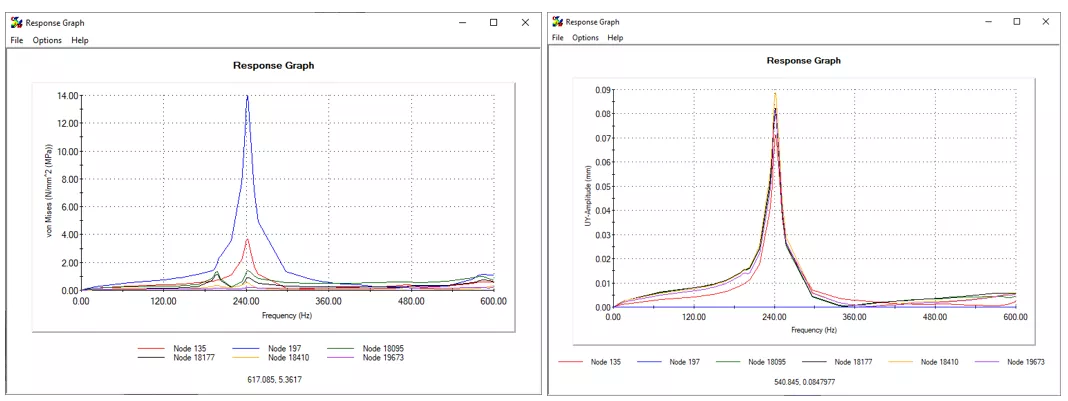

，圖 15：von Mises 應力和振幅響應圖圖

五。哪種 SOLIDWORKS Simulation 軟件包對您有意義？

SOLIDWORKS Simulation 的功能是專為結構工程師開發應用的，我們希望幫助您找到適合您的 Simulation 仿真需求，使您的公司業務更上一層樓。對以上4種 Simulation 軟件包有疑問嗎，歡迎隨時聯系碩迪科技，我們是達索官方授權的SOLIDWORKS正版軟件的代理商。
