工程師在SOLIDWORKS日常工作中是否經常面臨這樣的挑戰？
1. 模型溝通不暢：難以清晰簡潔地傳達設計思路。
2. 模型定版緩慢：無法快速、準確地生成工程圖以投入生產。
3. 模型改版繁瑣：每次改版都會產生大量的文件修改工作，耗費時間和精力。

這些問題都因?yàn)闆]有按照設計規范來標注尺寸，導致最終耗時耗力，還無法準確表達設計意圖。那么，我們應該注意什么，才能順利實現工程圖與模型的同步更新呢？

一. SOLIDWORKS兩種不同的設計思路的要點？

1。從模型到工程圖

★ 以三維為基準，在模型中確定設計思路及裝配關系，不斷修改迭代模型直至定版。

★ 從三維模型輸出二維圖紙需注意：如果希望減少圖紙轉化的工作量，就應當保證模型尺寸標注的標準化、統一性、正確性。做到在三維中標注，同步到工程圖紙。

2。依據工程圖繪制三維模型：

★ 將現有的工程圖紙數據三維化，為后續的數據管理和同類產品的研發奠定基礎。

★ 應注意：三維模型的設計思路（特征使用方法），尺寸標注（標注方式、命名規則），都應與工程圖相符，正確表述出工程圖的設計意圖。

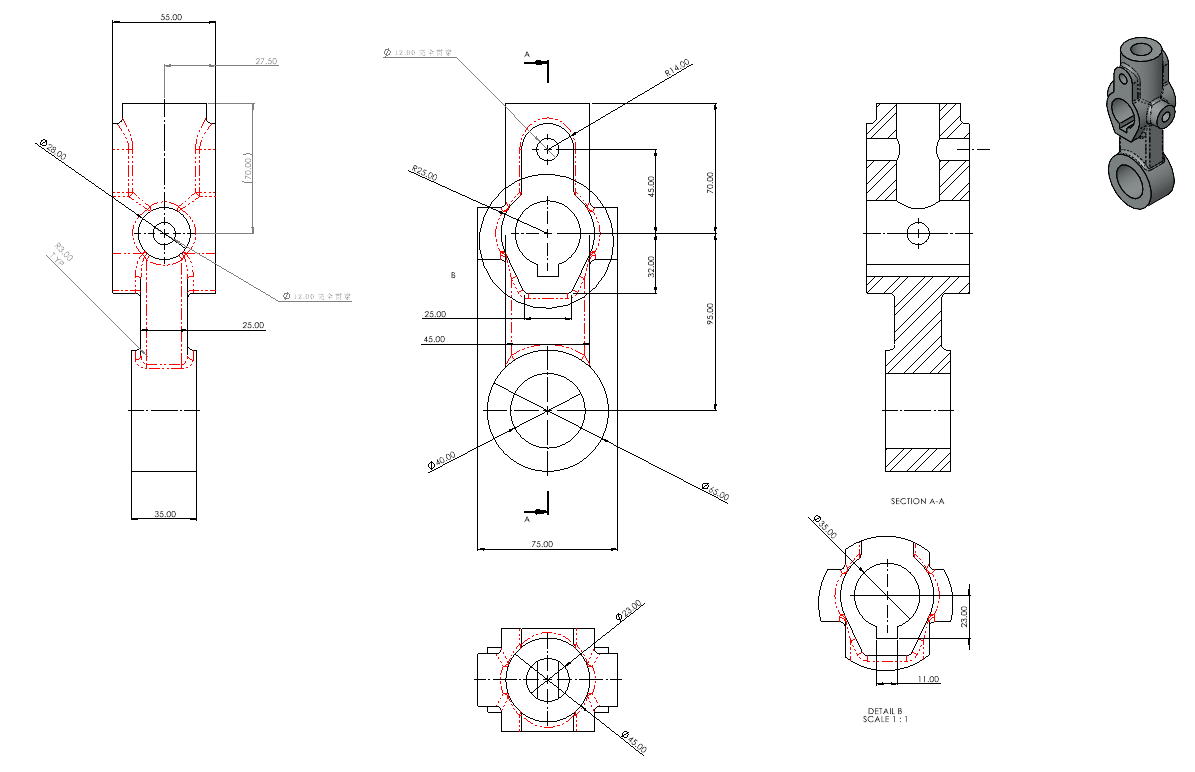

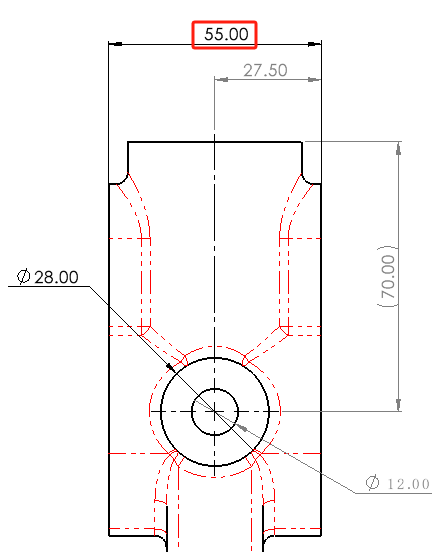

例如下面工程圖及相應模型：用第一步拉伸凸臺的繪制來舉例：

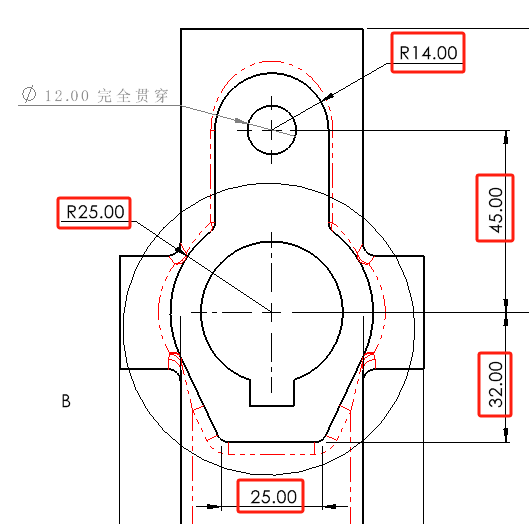

拉伸凸臺繪制步驟：從工程圖獲得輪廓尺寸及拉伸厚度。并依據工程圖標注準確繪制模型文件。

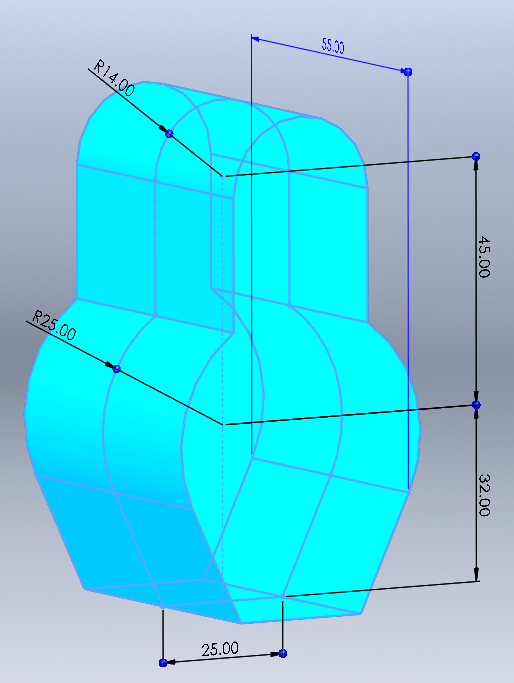

1.輪廓尺寸	2.拉伸厚度	3.拉伸實體

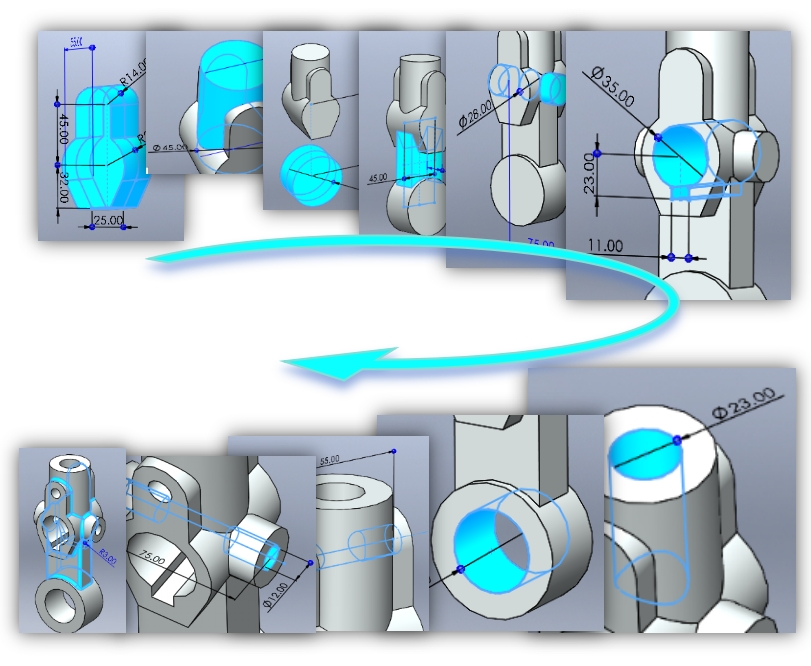

二. 建模中應考慮建模順序，特征的上下文關聯。

★ —— 選擇合適的建模順序，表達正確的設計意圖。

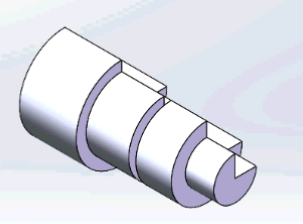

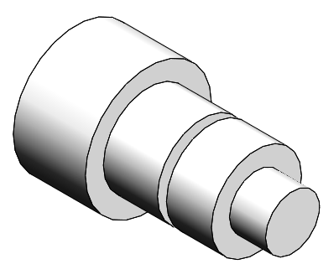

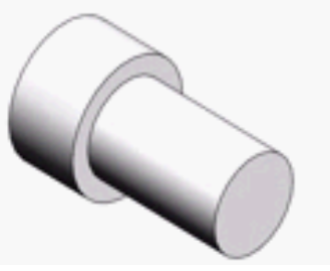

成品	蛋糕法	切削法	旋轉法

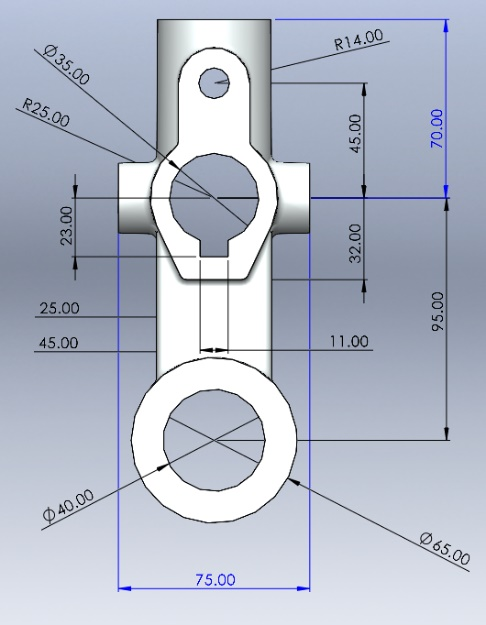

三. 草圖繪制時創建的基準面、尺寸名稱、單位，盡量減少不必要的尺寸。用輸入進工程圖的尺寸選項限制尺寸出現在工程圖中。

—— 系統默認為標注尺寸輸入到工程圖中。在建模草圖繪制階段篩選工程圖中出現的尺寸信息，為三維轉二維出圖做準備，減少出圖階段標注的工作量，保持SOLIDWORKS模型和工程圖的鏈接。

4. 創建特征，善用三個基準面、坐標系原點，盡量減少不必要的尺寸。 ：

—— 系統自帶坐標原點，前視、上視、右視基準面，合理運用并減少多余尺寸及特征，傳達正確標注思路的同時為模型文件瘦身，減小后續裝配體文件體積。

五. 如果模型零件需要后續參數化設計，應更加考慮各特征之間的聯系和影響。

★ 減少壓縮特征后報錯的概率?？赏ㄟ^SOLIDWORKS的配置設置，對模型改版，衍生其他形態

★ 命名標注的尺寸，讓重要尺寸信息脫穎而出，為工程師后續識圖、改圖提升效率。

六. 減少不必要的建模特征，刪除冗余的幾何關系，為模型瘦身，為后續設備整體設計減輕負擔。

七。同樣，從模型到三維圖紙，我們更應規范尺寸標注，為后續工程圖出圖、改圖減少工作量。

充分利用軟件的便捷功能將工程師的時間和精力投入到三維設計及研發上。

八?？偨Y(jié)。

不管是繪制模型出工程圖，或是據圖建模。都應將二維、三維聯系起來，做到模型和工程圖信息互聯，使三維模型能夠清晰準確地反映圖紙內容，從而減少工程師在拆圖、改圖、校對的時間消耗。 這樣可以讓我們將更多的精力投入到產品研發和迭代上，提高企業的運作效率，并為行業上下游之間的生產溝通搭建高效的平臺。
