SOLIDWORKS中的“使之獨立”功能已經存在多年。當您需要分離裝配體中各個零件實例時，這是一個非常有用的工具。

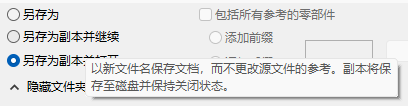

當您引入零件的多個實例以用于裝配時，發現其中一個或多個實例實際上需要修改并保存為新零件。通常我們會使用“另存為副本”，這樣做涉及了好幾個步驟，這個操作如果是多次，會使我們設計效率變低，這里碩迪科技向您介紹一種更高效的功能。

使用 SOLIDWORKS 中的“使之獨立”功能，您可以將來自一個裝配體的一個或多個零部件實例另存為新文件。 裝配體僅指向選定實例的新文件。 裝配體中的其他實例指向原始文件。

 如何在 SOLIDWORKS 中使用 "使之獨立"功能。

以下是使用 “使之獨立” 將一個或多個組件實例保存為新文件的 4 個簡單步驟。

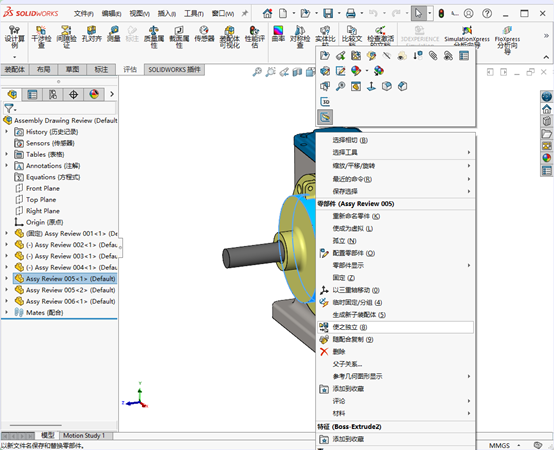

★ 步驟 1： 在裝配體中，在圖形區域或 FeatureManager 設計樹中，右鍵單擊一個零部件或按住 CTRL 鍵并選擇多個零部件，然后單擊“使獨立”。

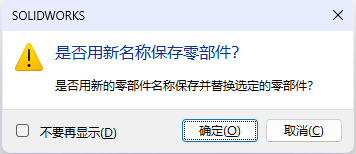

★ 步驟 2： 在另存為對話框中，當要求以新名稱保存組件時， 單擊“確定” 。本文選擇了Assy Review 005.sldprt 。

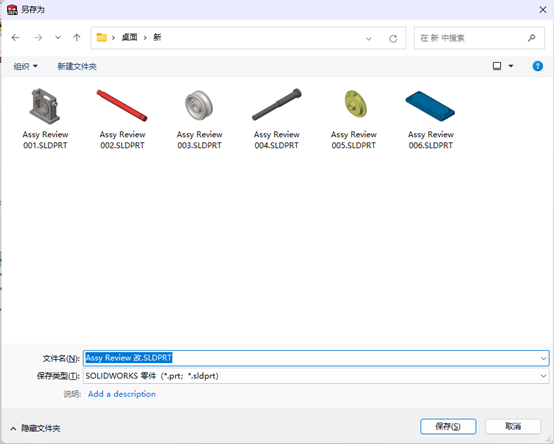

★ 步驟 3： 在另存為對話框中，鍵入名稱并單擊保存。在此示例中，這里選擇了 Assy Review 005.sldprt 并創建了 Assy Review 改.sldprt

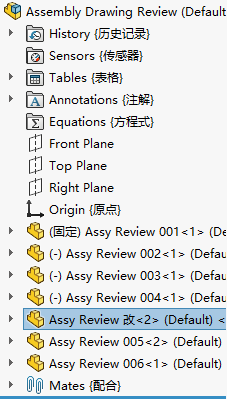

★ 步驟 4： 新組件（Assy Review 改），裝配體參考您選擇的每個實例的新零部件。

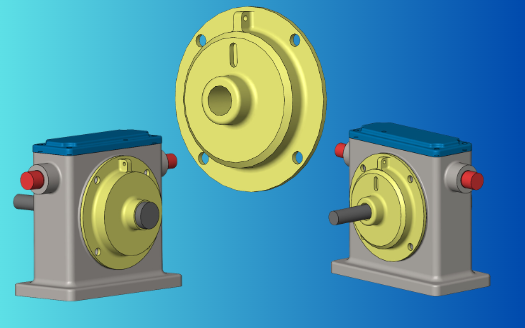

在外部或在裝配上下文中打開新零件并進行更改。在本例中，我將端蓋添加了鍵槽和倒角。

對于虛擬或封套零部件，您可以將零部件實例另存為新文件，但不能將陣列零部件的實例另存為新文件。
