在編輯SOLIDWORKS Toolbox組件時，我們經常會遇到一些未知的錯誤，不知道是什么原因造成的。碩迪科技列出4個在編輯Toolbox組件時常見的幾個誤解點和正確的做法。

目 錄：

★ 1 為什么我無法使用導出和導入選項向表中添加任何其他配置？

★ 2 “創建配置/部件”選項有什么用？

★ 3 我是否應該打開父零件或已創建的零件，然后根據我的要求更改零件的草圖或尺寸，并繼續將其用作工具箱零件。

★ 4 Toolbox文件夾中的“ToolboxStandards.xml”文件有什么用

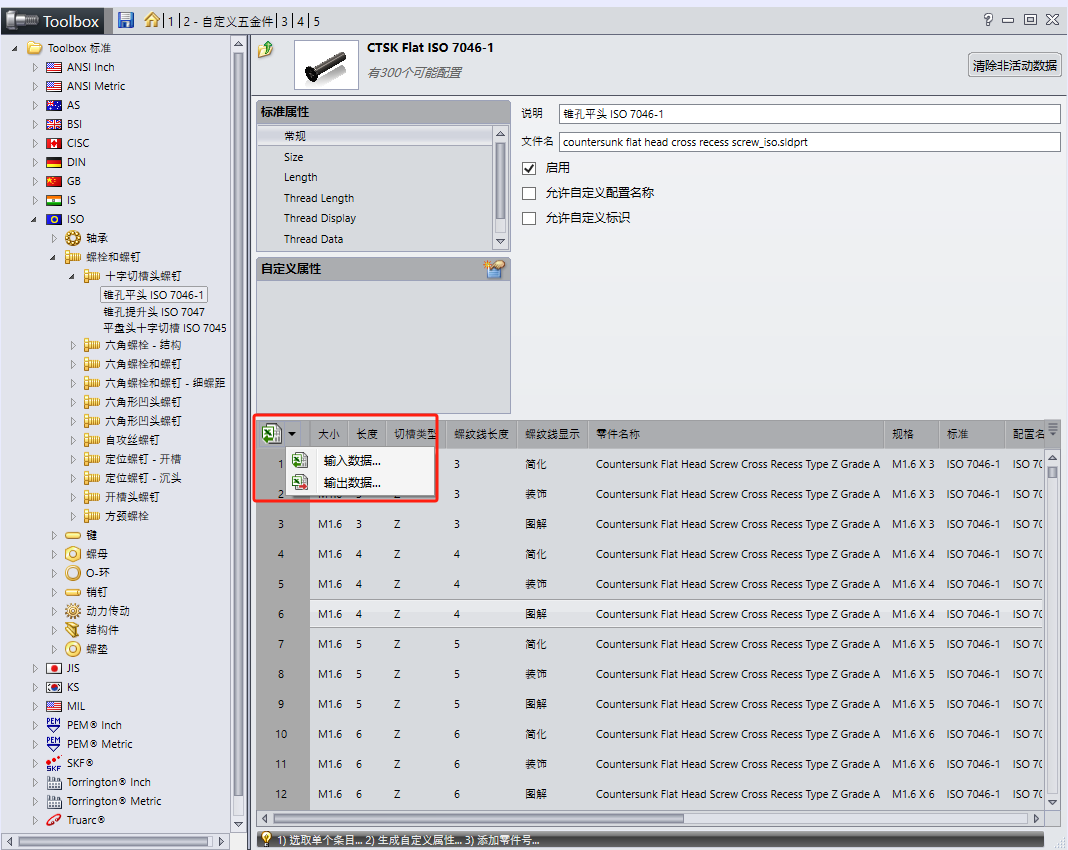

一.為什么我無法使用導出和導入選項向表中添加其他配置？

★ 在 Microsoft Excel? 中處理導出的數據時，您只能選擇輸入部件號、說明和注釋，這些都是用戶輸入字段。

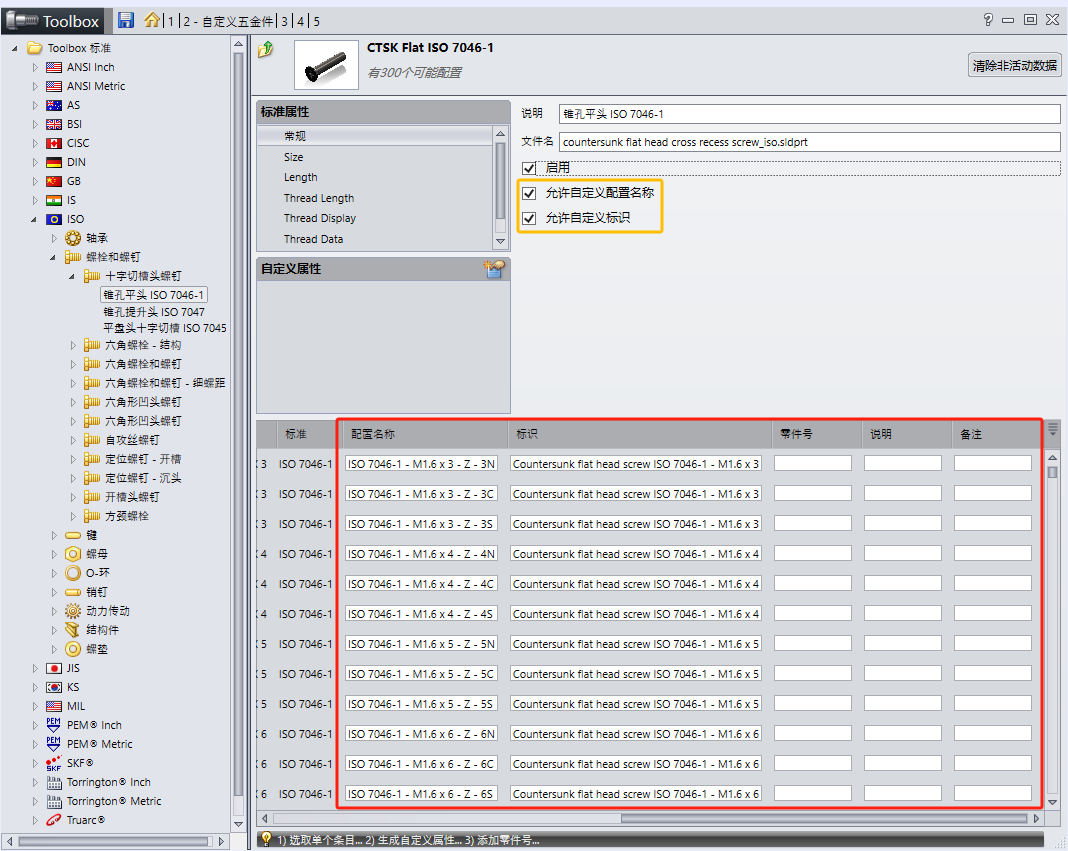

您甚至可以在指定的列中自定義配置名稱和稱號，但必須選中 "允許自定義配置名稱 "和 "允許自定義稱號"。這樣這些列也打開了用戶輸入數據的權限

★ 但需要注意的是，用戶必須避免在電子表格中添加或修改任何其他信息。

即使可以在表格中看到工具箱組件的尺寸、長度、凹槽類型等屬性定義，也不應在電子表格中指定或更改值定義。

在這些規范之外對列中的數據進行任何更改，都會導致電子表格無法正確導入到工具箱設置中。

您甚至可以在指定的列中自定義配置名稱和稱號，但必須選中 "允許自定義配置名稱 "和 "允許自定義稱號"。這樣這些列也打開了用戶輸入數據的權限

★ 與此選項相關的最常見誤解是：認為我們可以在 Excel 表格中添加新尺寸和所有配置，然后直接導入到工具箱中，但這是不正確的。excel 的導入和導出適用于文本可編輯字段，如配置名稱、名稱、部件號、描述和注釋。

★ 您只能從“工具箱”>“標準屬性”>“大小”中添加新大小。

二.“創建配置/部件”選項有什么用？

★ 如果公司最初設置工具箱的 CAD 管理員知道如何正確使用該選項，那么該選項將非常有用。

★ “創建配置/部件”選項減少了在使用工具箱時創建新配置或部件所需的時間。

★ 每當用戶首次在裝配體中添加任何元件時，都會在指定文件夾中的主零件文件或零件中創建配置或零件（取決于 3-User 設置頁面中的設置）。現在，為單個組件執行此操作所需的時間非常少，但如果我們一次提前創建所有配置或部件，也可以節省這段時間。

三.我是否應該打開父零件或已創建的零件，并根據我的要求更改零件的草圖或尺寸，并繼續將其用作工具箱零件。

★ 不建議通過打開零件直接更改 Toolbox 父零件或派生零件。您很可能會因?yàn)槲唇夥匠潭鴮?dǎo)致草圖出錯。

★ 您應僅從 Toolbox Settings 頁面更改 Toolbox 組件，這樣不僅可以只編輯可編輯的參數，還可以避免任何錯誤.

四. Toolbox文件夾中的“ToolboxStandards.xml”文件有什么用？

★ 此文件是在安裝 SOLIDWORKS 期間創建的。通過安裝管理器，您可以指定要安裝的 Toolbox 標準，從而更輕松地管理 Toolbox 數據。

★ 您可以從此文件打開 （是） 和關閉 （No） 標準。ToolboxStandards.xml文件存儲在此過程中所做的選擇。

★ 在升級過程中，標記為“否”的標準將被忽略。查看此文件有助于確定標準缺失或未更新的原因。
