在即將發布的SOLIDWORKS 2022中，SOLIDWORKS又為我們帶來了幾百項新功能的改進，在這里為大家摘出與零件和裝配體相關的10項新功能并做出文展示，具體如下：

1. 使用數值定義坐標系

在以前的版本中，如果我們要建立坐標系，必須先有可以使用的參考幾何，如點、線、面等，通過選取這些參考幾何來建立坐標系。

在2022版本中，在零件與裝配中，您可以通過輸入位置（坐標）和方向的絕對數值來定義坐標系。

在坐標系PropertyManager 的位置下，選擇用數值定義位置，然后輸入X、Y 和Z 坐標的數值（、和）。這些值定義了相對于局部原點的位置，而不是全局原點(0, 0, 0)。

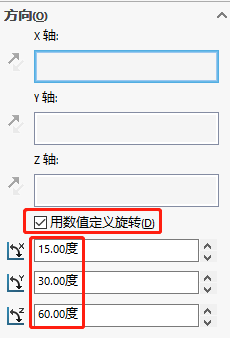

要旋轉坐標系，請?jiān)诜较蛳逻x擇用數值定義旋轉，并至少為一個軸輸入數值。軸始終依次按、和的順序旋轉。

實際效果如下圖所示：

2. 坐標系的選擇

您可在下游特征中參考坐標系的所有組件，如基準面、軸和原點。例如，您可以在坐標系的XY 基準面上繪制草圖，或使用坐標系的Z 軸作為旋轉特征的軸。

在零件或裝配體中，單擊插入> 參考幾何體> 坐標系，然后創建坐標系。將鼠標懸停在基準面、軸或原點上以突出顯示每個實體。此功能對于諸如草圖繪制、配合等操作非常有用。

通過數值定義坐標再配合坐標系組件的選擇利用，現在您無需先建立幾何或參考，就可以方便到進行新元素定位與繪制了。

3. 跨分型線拔模

您可從PropertyManager 同時在分型線的兩側創建拔模。以前，此過程需要多個拔模。

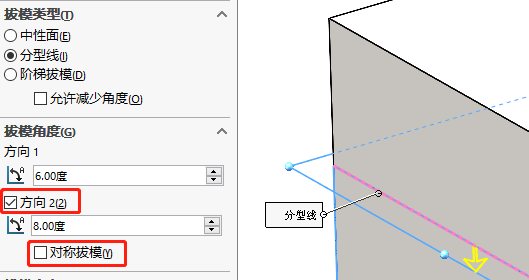

在拔模PropertyManager 的拔模角度下，選擇方向2 并指定拔模角度。要在兩個方向使用相同的拔模角度，請選擇對稱拔模。

在分型線下，選擇幾何體。選擇顯示預覽以顯示拔模的詳細預覽。

4. 外螺紋螺柱向?qū)?/span>

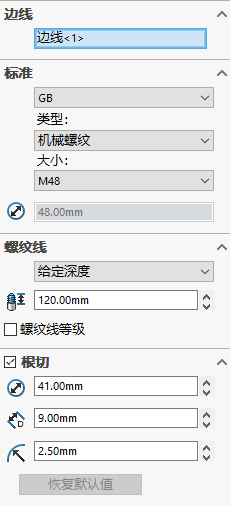

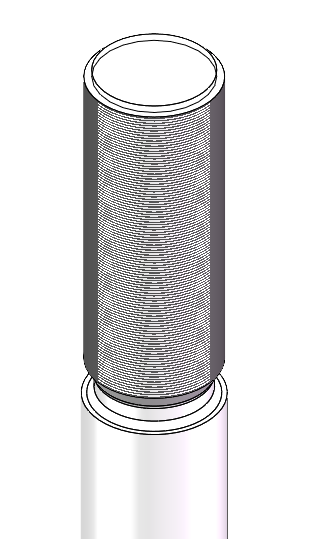

您可以使用螺柱向?qū)韯?chuàng)建外部螺紋螺柱特征。此工具的工作方式與異型孔向?qū)ь愃?。定義螺柱參數，然后將螺柱定位在模型上。還可以將螺紋參數應用到現有圓形螺柱。

5. 孔向?qū)Р?/span>

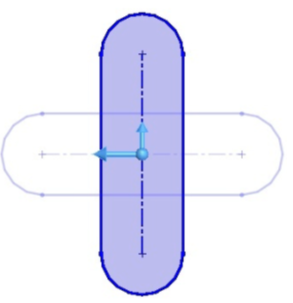

在您使用異型孔向?qū)?chuàng)建并定位孔向?qū)Р蹠r，按Tab鍵可將方向順時針旋轉90°。您可以使用圓弧中心或端到端標注槽口長度尺寸。

之前，您只能拖動槽口進行重新定位，且只能使用端到端尺寸標注槽口尺寸。

6. 混合建模

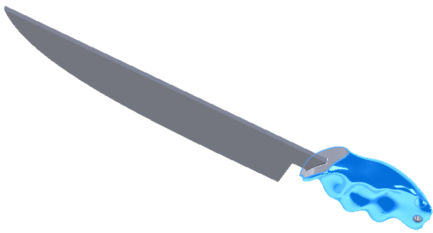

您可以創建混合實體或曲面實體，其中包括網格BREP 幾何體和標準SOLIDWORKS BREP 幾何體。

以前，您不能在單一實體中組合網格BREP 和標準SOLIDWORKS BREP 幾何體。如果您試圖在網格BREP中添加標準SOLIDWORKS BREP會收到如下錯誤提示

而在新的版本中，您可以輕松執行如下操作：

7. 繞兩個基準面鏡像

您可以一次性繞兩個基準面鏡向，之前，您需要創建多個特征才能實現此目的。

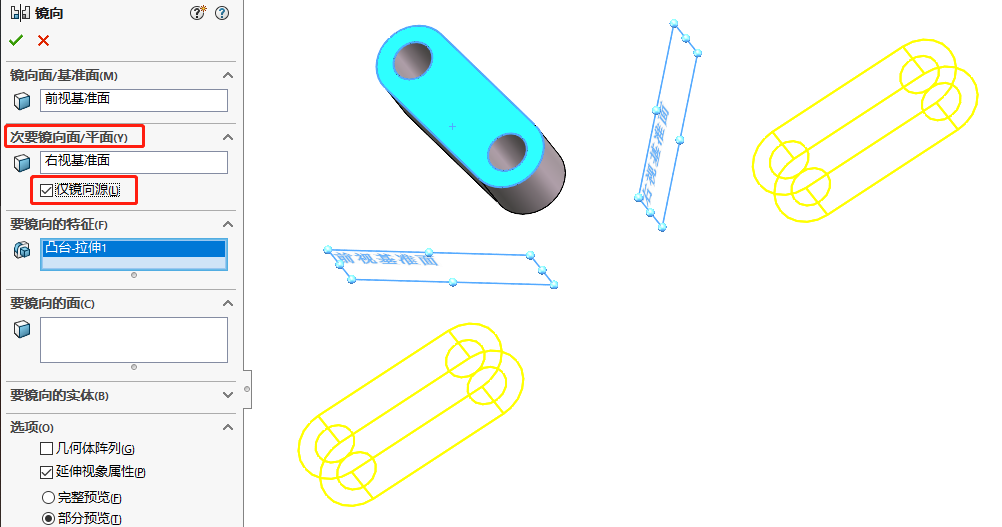

在鏡向PropertyManager 中，在次要鏡向面/平面中選擇第二個基準面。同時，您可以選擇僅鏡向源以控制鏡向?qū)嵗龜?shù)量。

8. 折彎上的蝕刻輪廓

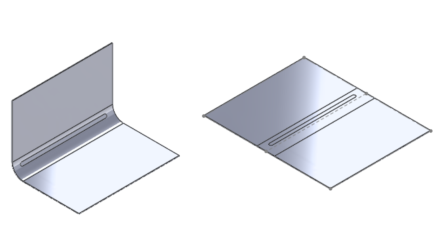

在折彎面上帶有內嵌文字或分割線特征的鈑金零件中，當您展平、展開或折疊零件時，文字或分割線保持不變。

對于圓錐折彎，當圓錐面為分析面時，文字或分割線會出現在展平狀態。要確定該面是否為分析面，請通過選擇圓錐面來創建軸。如果圓錐面為分析面，則可以創建軸。

9. 以不同模式打開子裝配體

您可以在從大型設計審閱模式中打開的裝配體中以大型設計審閱或已求解模式打開子裝配體。您也可以在出詳圖模式下打開工程圖。

以此來提高對大型裝配體的訪問速度。

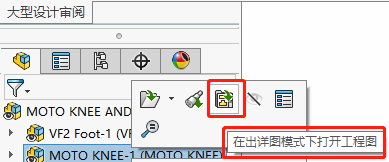

具體操作方法則是在已經以大型設計審閱模式下打開的裝配體中，右鍵單擊要打開的子裝配體，然后在打開圖標的下拉箭頭菜單中選擇相應的打開模式，或是選擇出詳圖模式下打開工程圖。

10. 配置表

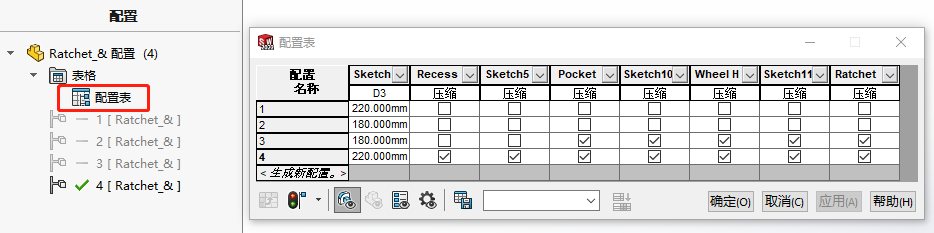

現在，您可以使用配置表來修改零件和裝配體的配置參數。當零件或裝配體有多個配置時，SOLIDWORKS會自動創建該表。配置表擴展了修改配置對話框中提供的功能。您可以通過配置表更方便快捷的對配置進行編輯而無需創建設計表。

對應的，原設計表則重命名為Excel設計表。

以上就是我為大家選出的SOLIDWORKS 2022零件與裝配體新功能TOP10，當然SOLIDWORKS 2022為大家提供的新功能不僅僅只有TOP10，更多新功能介紹請閱新功能幫助手冊，或本站其他新功能介紹版塊。
