ALE adaptive meshing (Arbitrary Lagrangian-Eulerian analysis) 在分析過程中對網格進行實時動態調整，可以在整個分析過程中保持高質量網格。具有如下特點：

1 允許網格獨立于材料移動，即使在發生大變形或材質缺失時也可保證網格質量。不改變網格拓?fù)潢P(guān)系，若要在極端變形時保持高質量網格則會存在一些限制。

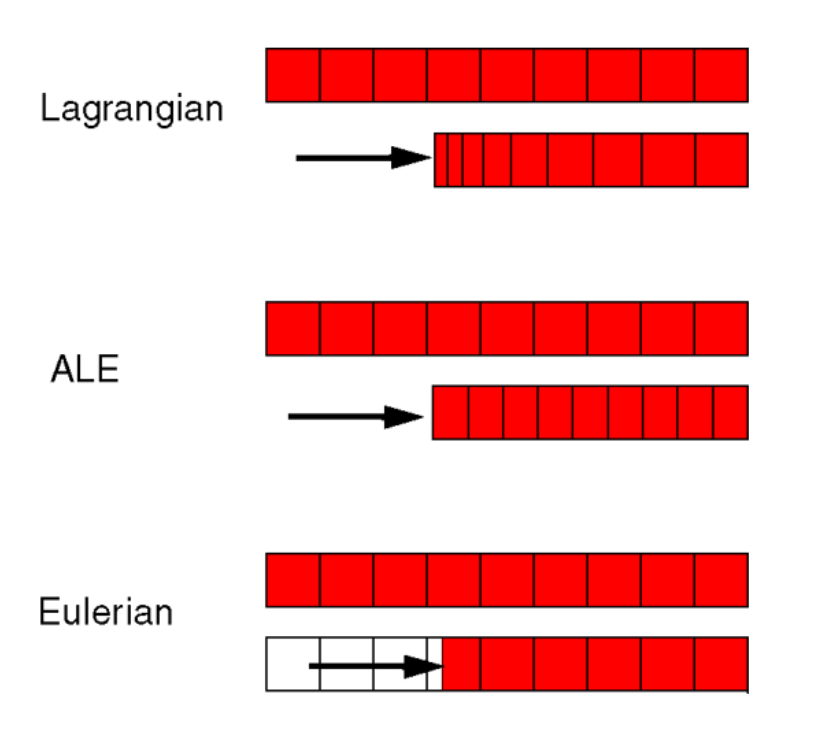

2 與Lagrangian analysis和Eulerian analysis之間的異同，如圖1所示：

1) Lagrangian analysis:節點固定在材料內，單元隨著材料變形而變形。單元由單個材料100%充滿，材料邊界與單元邊界重合；

2) Eulerian analysis:節點在空間中固定，在材料流過時單元不變形。支持單個單元包含多種材料和孔隙，因此，必須在每個時間增量期間計算邊界條件，材料邊界和單元邊界無必然聯系；

3) ALE adaptive meshing:單個單元必須由一種材料100%充滿。模型中材料的受限于單元的變形，故而可以精確定義材料邊界和復雜的接觸相互作用。

3 Abaqus/Explicit中的ALE mesh旨在模擬大變形問題。不會最小化小變形分析中的離散化誤差。在Abaqus/Standard中則主要用于聲學領域和模擬材料的燒蝕或磨損效應。

1 ALE adaptive Mesh Domain

自適應網格區域有Lagrangian和Eulerian兩種。前者(transient dynamics large deformation)，網格沿著垂直于邊界的方向移動，后者(steady-static, material flow)，在一些自定義邊界條件中，材料可以流入或流出網格，默認條件下，區域邊界上的網格不固定，必須在Mesh Constraint中設置約束。

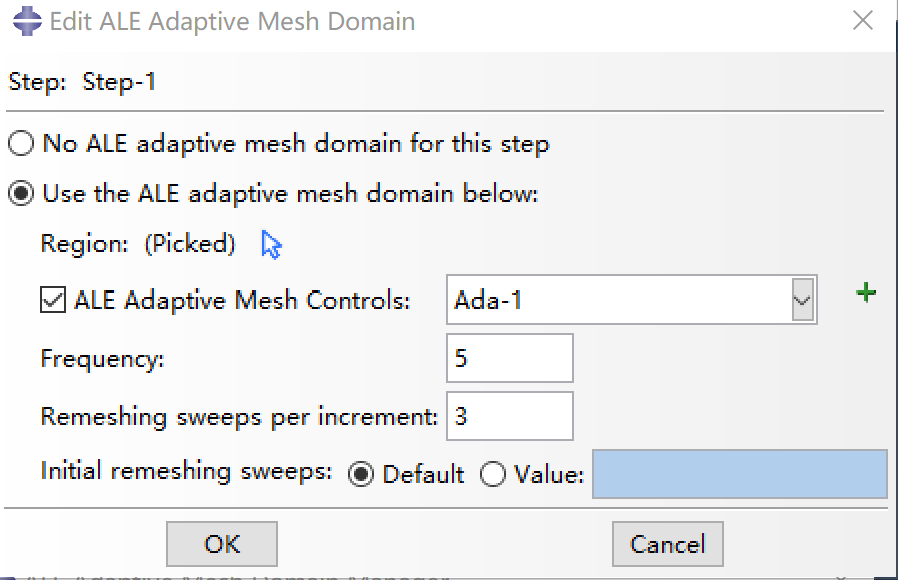

1.1 Frequency

通常情況下，頻率是影響網格質量和效率的主要參數。前者(transient dynamics large deformation)，每5-100個增量步，需要對網格重構一次；后者(steady-static, material flow)需要的頻率則更高。默認情況下，前者取1后者取10。

1.2 Remeshing sweep per increments

在每個自適應網格增量過程中，通過一個或多個掃掠生成新網格，然后將參量在網格中平流化，以此獲得新網格。

在自適應網格增量中，對自適應網格域進行迭代掃掠來創建一個更平滑的網格。隨著掃掠次數的增加，自適應網格劃分的強度也相應增加。默認為1。

1.3 Initial remeshing sweeps

當執行初始網格掃描時，初始條件被平流到新網格。如果初始網格包含高度扭曲單元時，在計算開始之前對網格進行平滑處理，以便在整個步驟中使用高質量網格。對于uniform smoothing objective，默認執行5次網格掃掠。對于graded smoothing objective，默認執行兩次網格掃掠，不考慮漸變。在所有后續的網格掃描中用于分級的長寬比基于該局部平滑網格。
