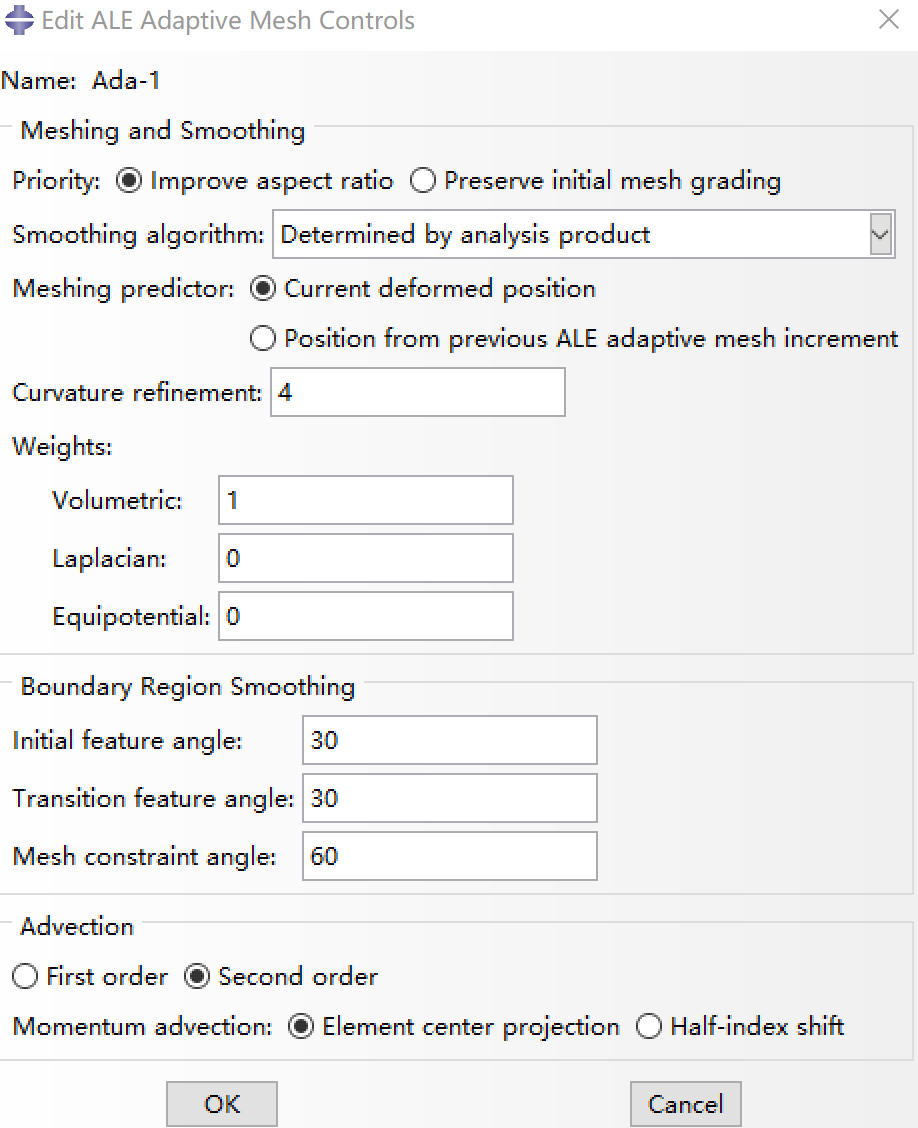

2 ALE adaptive Mesh Constraint

2.1 Priority

Improved aspect ratio:適用于中等到大變形，以擴散初始網格梯度為代價,減少單元扭曲并提高單元縱橫比。Preserve initial mesh grading適用于歷經小到中等變形的具有結構合理的分級網格。在分析過程中減少單元扭曲的同時盡量保持初始網格等級。

2.2 Smoothing algorithm

Determined by analysis product, 基于分析產品的平滑算法。Enhanced algorithm based on evolving geometry, Abaqus/Explicit默認使用了基本平滑算法的幾何增強形式。增強形式推薦用于所有自適應網格應用程序。Conventional smoothing, 由于基本平滑算法被許多有限元處理器使用，僅作為一種常規選擇。

2.3 Weights

Volume smoothing, 通過計算共節點單元中心的體積加權平均值對節點重新定位。Abaqus/Explicit的默認方法，具有較強的魯棒性。對結構化和高度非結構化網格域都有很好效果。

Laplacian smoothing, 在共節點處，計算單元公共邊中相鄰節點的位置對節點重新定位。常用于網格預處理中。對于低到中等扭曲的網格域，平滑的結果與體積平滑相似

Equipotential smoothing, 一種高階方法，通過計算節點的八個最近鄰節點在二維空間的高階加權平均位置對節點重新定位。僅對被局部結構網格包圍的節點有效。被非結構網格包圍的節點以等量的體積平滑進行處理。采用混合平滑算法時，三者加權系數為1。

2.3 Meshing predictor

Current deformed position, 根據當前節點位置進行自適應網格劃分。適用Langrangian domain和具有很大畸變的問題。

Position from previous ALE adaptive mesh increment，根據之前的自適應網格增量結束時的節點位置進行新的自適應網格劃分。適用于材料流動比總體變形是重要的Eulerian domain。

2.4 Curvature refinement
基于凹面邊界曲率網格劃分

2.5 Boundary Region Smoothing

Initial feature angle 檢測幾何中的邊和角

Transition feature angle 過渡幾何特征角，用于判定何時取消幾何邊和角，無需完全嚙合。

Mesh constraint angle field 當邊界區域法線與規定約束方向的夾角小于指定角度時，終止分析

2.6 Advection methods for element variables.

second-order advection 所有自適應網格域默認選擇。它適用于從quasi-static到transient dynamics shock的所有問題

first-order advection 效率高,但會導致梯度的急劇擴散，僅用去提高不需要頻繁自適應網格劃分的quasi-static的計算效率。

2.7 momentum advection
基于新網格節點速度和質量分布計算速度場。保證網格域內的動量守恒。Element center projection和Half-index shift適用于所有自適應網格域，后者計算強度大但在某些狀況下會出現波散。

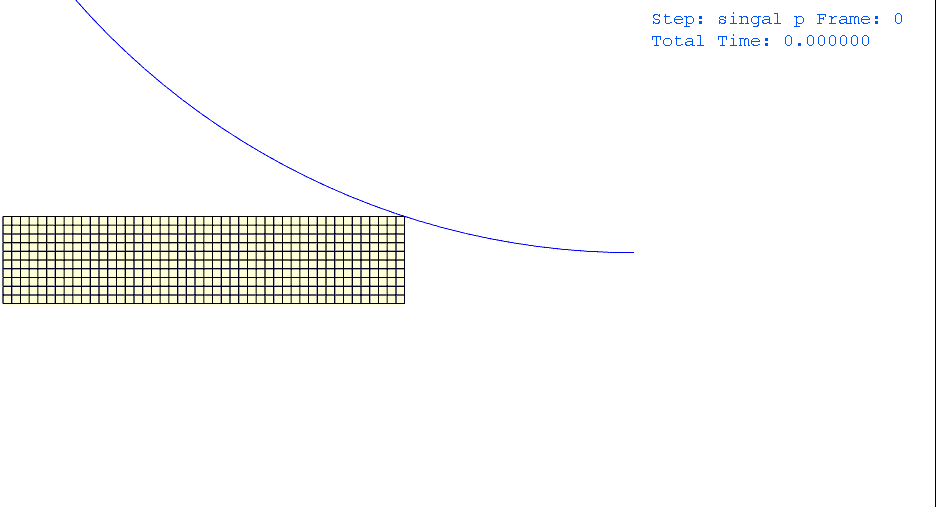

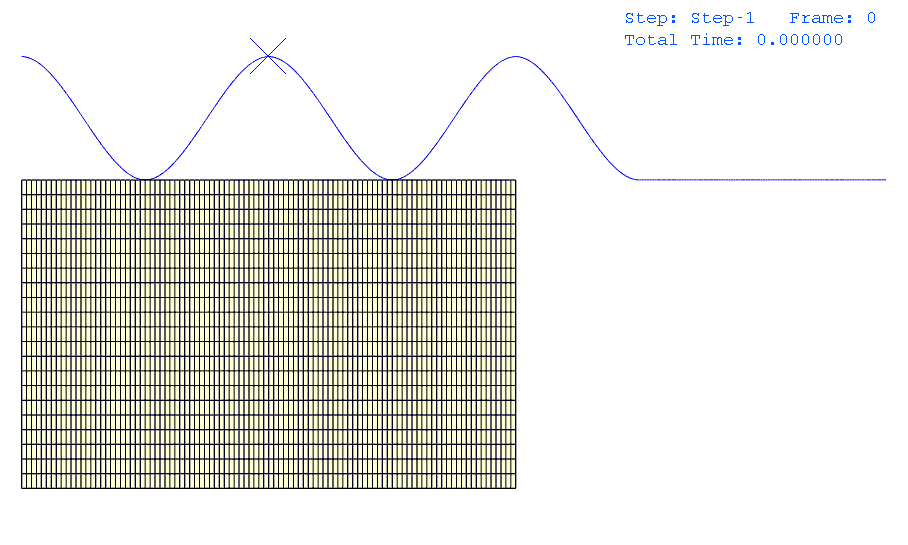

With ALE

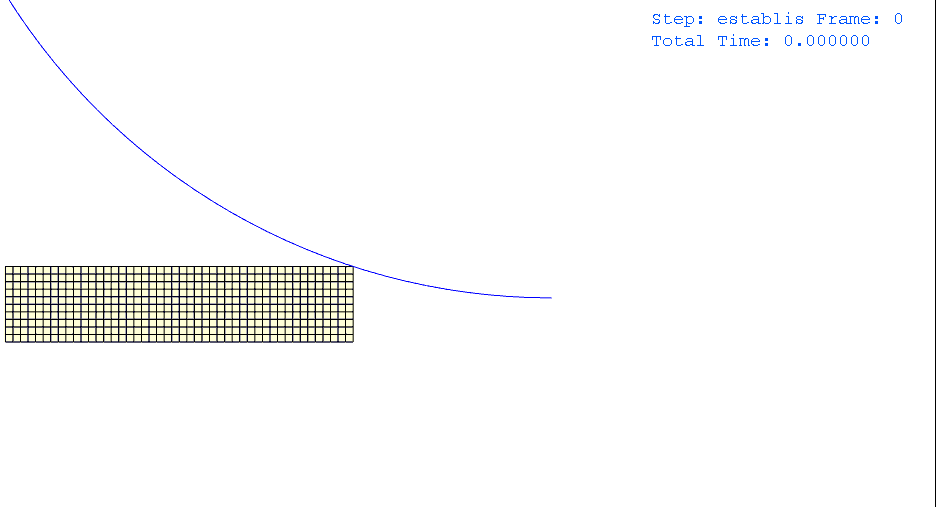

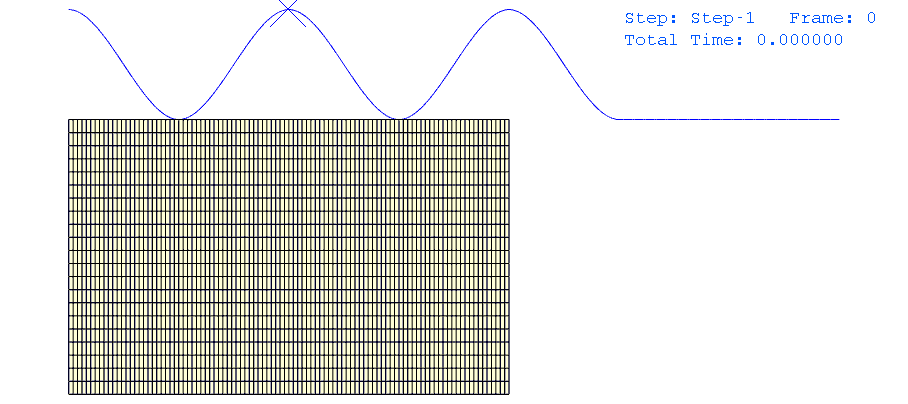

No ALE
