使用SOLIDWORKS設計產品出工程圖，當模型中存在透明零部件時，由于位置擺放會遮擋其他零件。這會影響零件在工程圖中展示裝配關系。我們可能會采用剖視圖或改變視圖方向來展示被遮擋的零件。

SOLIDWORKS 2023版本發布了工程圖中透視透明的零部件功能。應用此功能可以讓工程圖更加簡潔明了的展示零部件位置關系。

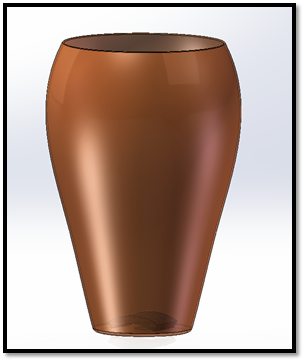

1.打開裝配體文件，包含一個 “透明的茶色花瓶”零件，一個“瓦片”零件。

花瓶

底部瓦片

2.為裝配體創建工程圖

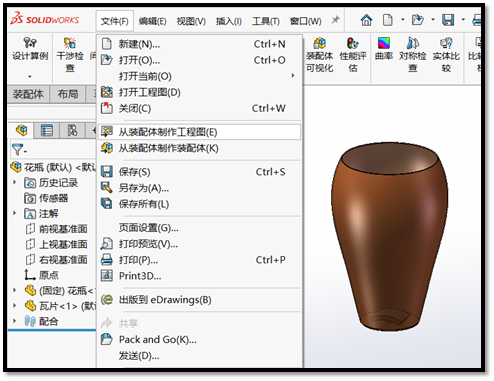

點擊軟件頂部菜單中文件選項-從裝配體制作工程圖，為裝配體繪制工程圖紙。

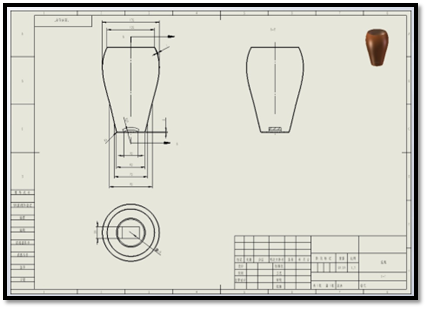

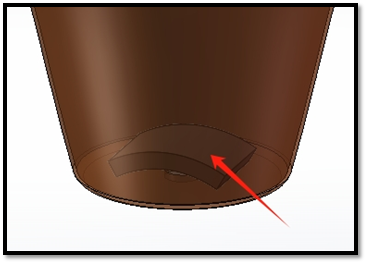

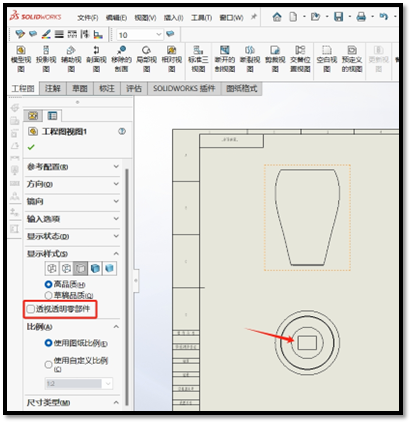

3.工程圖中添加視圖，可以看到圖紙中只能看到花瓶，底部的瓦片被遮擋住了。但是在俯視圖中我們可以從瓶口看到內部瓦片輪廓。說明瓦片確實存在。

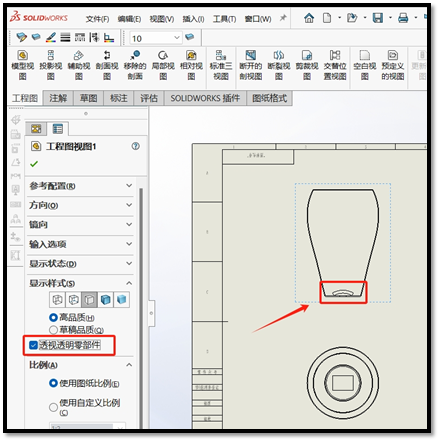

4.鼠標左鍵單擊主視圖，在左側工程圖試圖欄中找到顯示樣式下面-透視透明零部件選項，我們勾選，可以看到原來被遮擋的瓦片成功在主視圖顯示出來。

5.繼續為零件標注尺寸信息完成工程圖信息。

總結：裝配體存在透明零件，我們?yōu)槠淅L制工程圖時可以通過勾選透視透明零部件選項顯示出被遮擋的零件，降低工程圖的復雜程度，提升出圖效率，同時降低識圖難度。當然我們也可以不勾選次選項，防止造成零件裝配缺失。
